[原创] XN管路图详解

在前面的帖子里，讲述了XN系列的两大类六个型号的区别，写那篇帖子的目的就是为今后的帖子做好准备，很多人总把组合型号（例如XN1000/XN2000/XN3000）作为仪器的区分，到处要所谓XN1000/2000/3000/9000的管路图、维修手册什么的，其实在XN中只区分类别，XN10还是XN20，它们的管路图和时序略有不同，其余都是一样的。

下面是XN20的管路图，其与XN10的区别在于增加了一套WPC的管路，因此以全概偏，用XN20的管路图作讲解。

【下载】  A-1-5 XN-20 Hydraulic Diagram.pdf (752.91 KB, 下载次数: 1002)

先从压力系统说起：

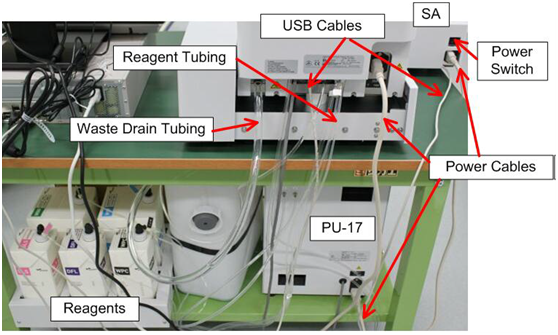

XN的压缩机采用PU-17，也就是XT系列的压缩机，放置在仪器的下层台面里，如下图：

PU-17压缩机的结构和与主机的连接方式与XT完全一样，膜片和单向片以及缸套也是需要更换的。

PU-17内除了压缩机外，还有0.25MPa的压力调节器，这是调整原始正压的，气阀/隔膜泵（光学和RBC鞘液的吸取）/气缸都需要原始正压，这个压力的调节稍微宽泛一些，0.25MPa以上就行了，也别太高了，压力机的能力达不到太高，对隔膜泵的老化也有影响。

还有一个原始负压的防逆流瓶，防止主机内的液体回流到压缩机，膜片是不能浸水的。

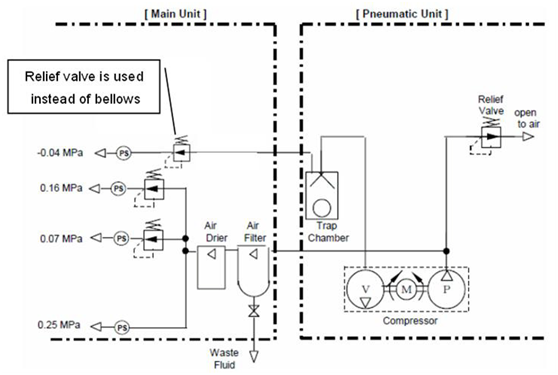

原始正压0.25MPa进入主机后，有调整管路，形成三组正压提供给后续管路使用：

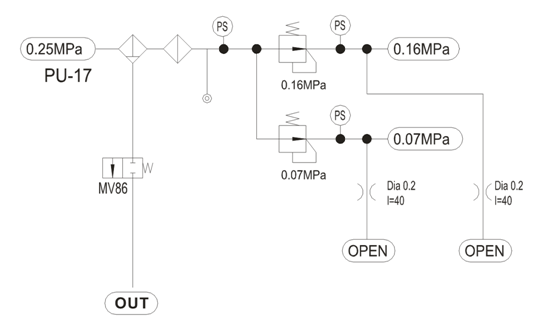

原始正压先经过气水分离器，经过隔离瓶，提供原始正压（同心圆的符号），经过0.16/0.07MPa两个调压阀生成0.16/0.07MPa的正压，三组正压都有各自的压力传感器监测。

0.16MPa的压力提供给光学鞘流的鞘液压力，只有这一个用途。0.07MPa的压力驱动其它所有的隔膜泵、RBC的鞘压以及WC1的排空。

气水分离器在主机的背后中间部位：

这种气水分离器与KX21和XT/XE系列的一样，需要外接一个阀来排水，XN使用的是MV86阀。

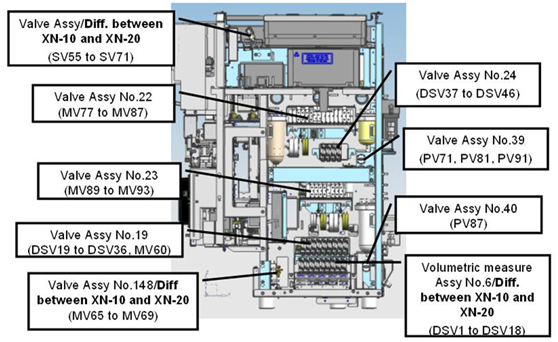

MV86隶属与NO.22阀岛总成，在主机的右侧第一排，是气阀，受SV86电磁阀驱动。而SV86隶属于NO.49电磁阀总成，位于压力调节器的背后，或者说位于五个染液试剂系统的背后。

是这个样子：

两个正压调节位于主机的前上盖内，与电源开关相邻。

两个正压调节器在提供给后续管路之前，都通过限流管放气（内径0.2mm长度40mm），这样会造成流量的释放。但由于限流管的存在，调整的压力更为准确，而且还不容易造成较长时间不工作导致压缩机憋坏。

负压调节较为简单，原始负压并不在主机内使用，而且调整为-0.04MPa的工作负压，作为WC1的吸取和隔膜泵驱动的负压。

上图中有防逆流瓶，其左边那个小的白色圆柱体就是负压调节器，这是一个过滤器、消音器和溢流阀组合在一起的结构，旋下白色的消音器，就会露出溢流阀，旋转里面的旋钮即可调节负压。

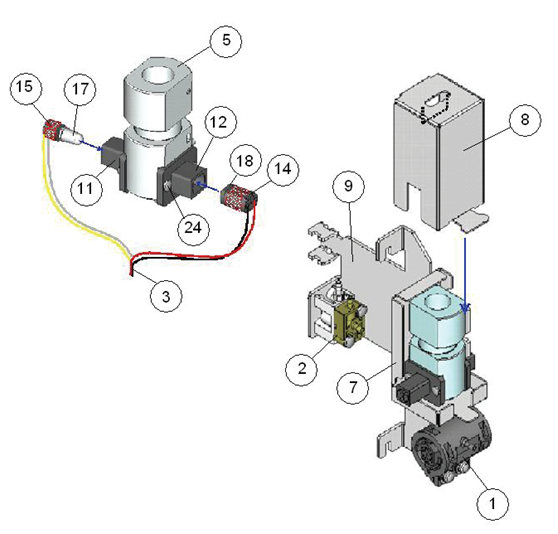

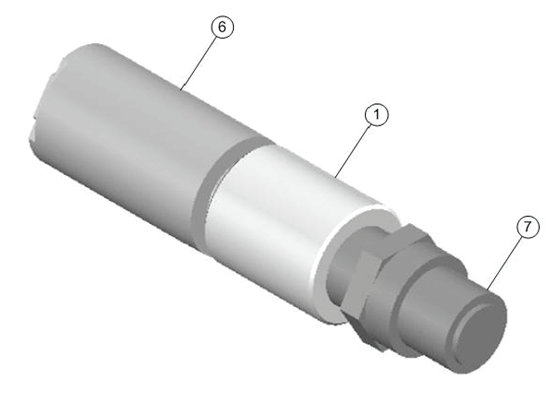

这是三部分组成的，6是消音器，1是过滤器，7才是溢流阀，这种结构与XS类似，与其它的机型结构不同。

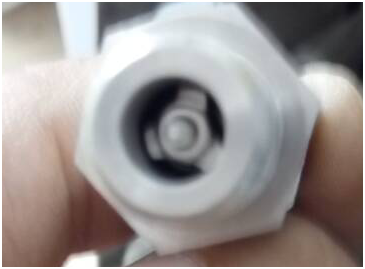

这是调节旋钮。要注意的是，在IPU的状态里，负压-0.04MPa一行中显示的是无法调节的字样，这是不建议用户调整的意思。

下面介绍试剂系统，在试剂系统里分两部分讲解，一部分是机外试剂，另一部分是机内试剂，也就是染液系统。

先说机外试剂：这部分包含稀释液DCL/DST、SLS溶血剂、WDF溶血剂、WNR溶血剂、RET/PLT-O DFL稀释、WPC溶血剂，一共六种试剂。

这六种试剂有两种放置方法，一种是XN1000/2000/3000常用的，就是一台或两台单机公用一组试剂。当然两台用两套是标准配置，但六种试剂分为十二箱，也是比较麻烦，想想就头大，所以一般这种两台机器的组合都用一组试剂，两台主机的管道插到一个试剂里。

还有一种方法是用在两台以上的组合里，一般配备一套或多套RR-10系统（XN9000一般配三套RR-10，试剂就是三套），试剂不直接提供给主机，而是提供给试剂罐，再由试剂罐提供给各主机。当然两台以上的主机组合也是可以选配RR-10系统的。

选择RR-10的配置，一般都带有抽屉式的台柜，试剂、试剂罐和压缩机都放在里面。没有选配的，就直接放到下面的隔层里，有的干脆放在主机台面上，一堆试剂也是壮观。

【下载】  A-2-3 RR-10 Hydraulic Diagram(E).pdf (109.45 KB, 下载次数: 434)

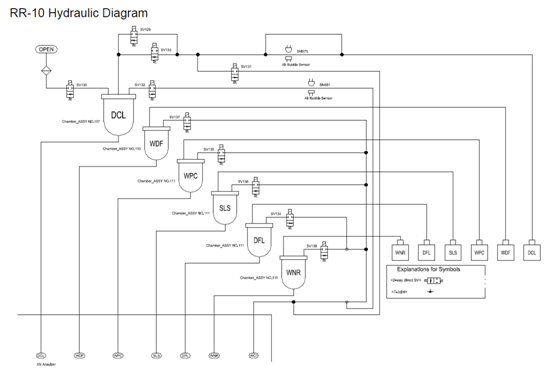

上图和文件就是RR-10的管路图，负压由主机WC1提供，每个试剂罐都有一个电磁阀控制负压；除稀释液外，其余的试剂罐都没有试剂控制阀。当试剂罐充满后，主机的相关隔膜泵直接与试剂箱形成链接，自动补充，除非连续工作需要负压控制阀打开帮助充满，间断工作几乎不需要辅助就可以完成。

稀释液罐比较大，不仅带有试剂控制阀SV129/133，还带有放气阀SV130；当稀释罐充满后，放气阀打开，主机就可以利用隔膜泵吸取稀释液了。当控制阀方面，稀释液的进口管道增加了三个阀，除了进液体的阀外，还带有两个排空用的负压阀SV131和SV129/133，这两组阀打开将迅速排除管道内的气泡。SV132是稀释液罐的负压控制阀。由于稀释液用量大，所以在进出管道上都加装了气泡传感器，一旦发现气泡立刻报稀释液不足需要更换。而其它试剂罐都没有气泡传感器，都交给主机处理。

RR-10 的图片没拍下来，找到手册上的一张不清晰的，知道这么个意思就行了：

结构图如下：

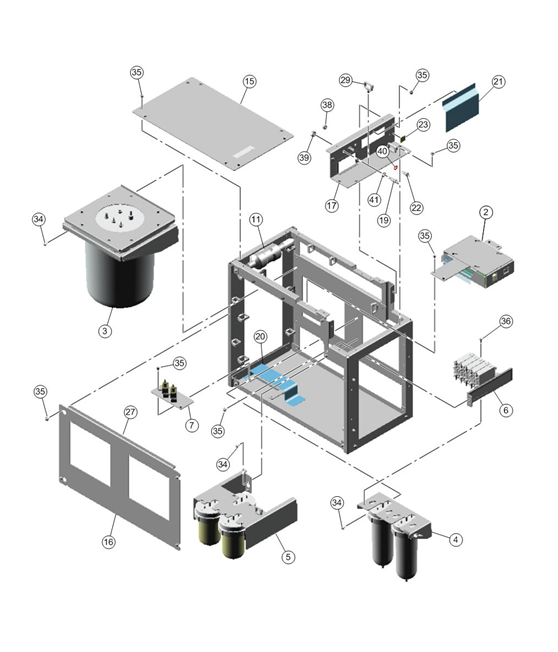

稀释液厂家提供两种方式，一种是DCL，就是常见的稀释液包装20L，还有一种是DST，就是浓缩稀释液，4L包装。

浓缩稀释液DST无法单独使用，必须配合稀释器进行稀释。稀释器采用去离子水进行定量比例稀释，4L大概可以勾兑出100L的DCL，而去离子水每个实验室都有，直接挂到水机上即可。稀释器出来的稀释液DCL 直接接到主机或RR-10 上就行了。

 这是稀释器。

那么这六种试剂在主机内如何存储分配呢？下面就讲这个事情：

稀释液在主机内分了三个罐存储：

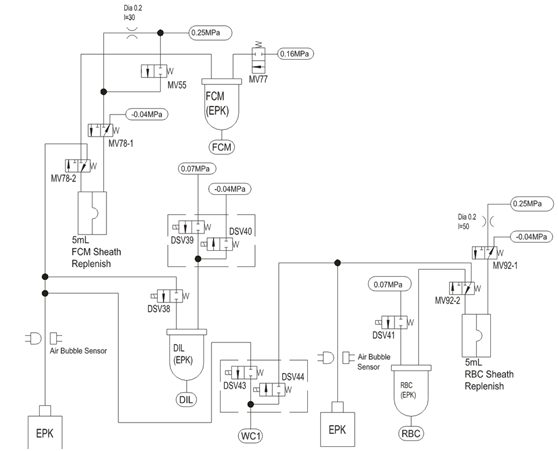

光学鞘流的鞘流罐FCM由5ml隔膜泵控制补给，MV78-2连接稀释液箱/RR-10/稀释器，MV78-1接负压和正压，但正压有分路措施，由MV55阀和限流管控制接原始正压。当鞘流罐FCM吸满后，正压0.16MPa由MV77阀接入，提供稀释液到鞘流池。

同一条稀释液管路，分路给DIL稀释液罐，提供样品针冲洗等使用。DSV38阀控制稀释液进入，DSV39/40控制正负压，这里的正压是0.07MPa，不需要隔膜泵直接吸取。

还有一路稀释液是单独的管路，应该单独接一桶稀释液，MV92-2控制稀释液进入，5ml隔膜泵负责吸取分配，MV92-1阀控制正负压，这里的正压是0.25MPa原始正压，这是给RBC通道准备的稀释液罐。当RBC稀释罐充满后，DSV41阀打开，0.07MPa压力加在稀释罐上。

两条稀释液管路都带有各自的气泡传感器，为了方便排除气泡，增加了DSV43/44阀，连接两套管路和WC1，迅速排除气泡。

三个稀释液罐都在仪器的右侧：

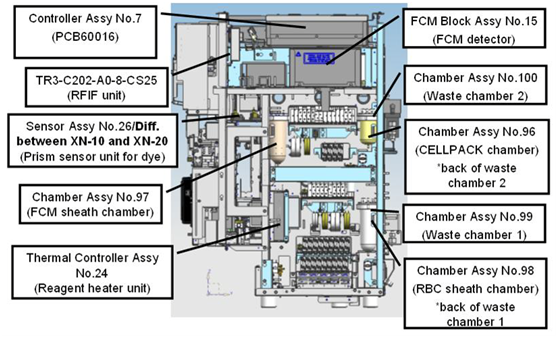

稀释液的管路一贯是复杂的，任何机型都是。其余五种试剂就比较简单，没有储液罐，直接是隔膜泵吸取分配，都带有气泡传感器。

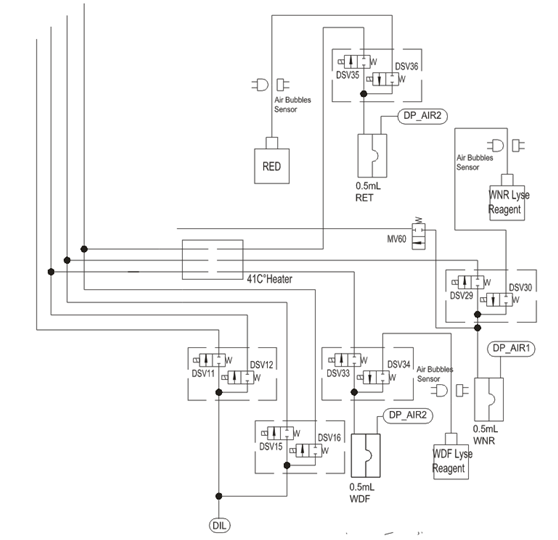

RED溶血剂通过0.5ml隔膜泵，经过DSV35号阀吸取，DSV36号阀分配到RET混合池，气源分配是DP_AIR2，这是单独的一组阀控制：

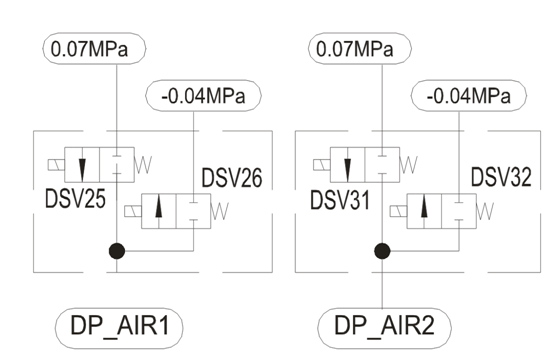

DSV25/26切换正负压提供DP_AIR 1隔膜泵驱动，DSV31/32切换正负压提供DP_AIR2隔膜泵驱动。

RED溶血剂需要经过41℃的加热器才能提供给RET混匀池。

WNR溶血剂通过DSV29/30吸取分配，隔膜泵驱动是DP_AIR1；在进行WNR计数前的混合样品转移之前，先通过MV60分配WNR到样品转移管路进行冲洗两次，防止之前的WDF溶血剂或染液残留对转移管路的影响。WNR溶血剂也要经过41℃的加热器。

WDF溶血剂通过DSV33/34吸取分配，隔膜泵驱动是DP_AIR2，进过经过41℃的加热器；

这里要指出的是，DSV11/12/15/16四个阀控制的是DIL稀释液罐的稀释液流入RET、WNR、WDF和WPC混合池，在测试结束或执行冲洗时，用稀释液，而不是相应的溶血剂。可以看到管路在加热器之后都是相连的。

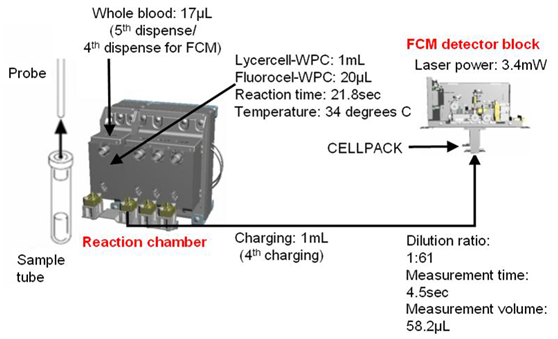

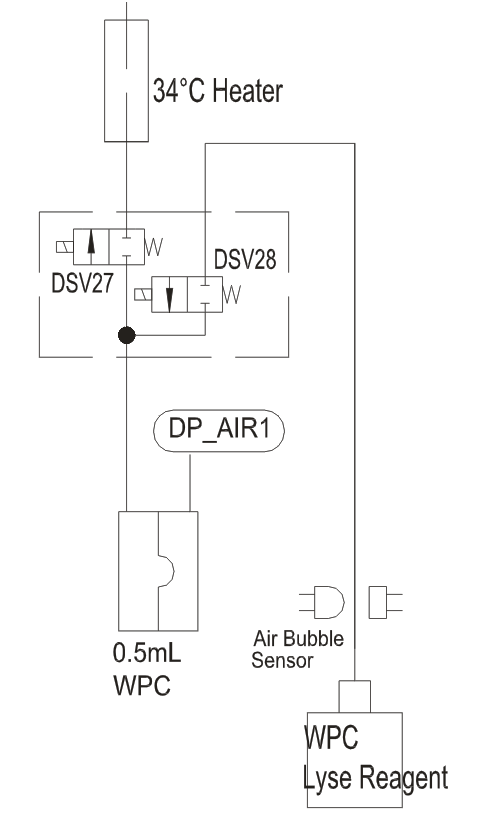

WPC溶血剂通过DSV27/28吸取分配，隔膜泵驱动是DP_AIR1，它的加热器只有34℃。

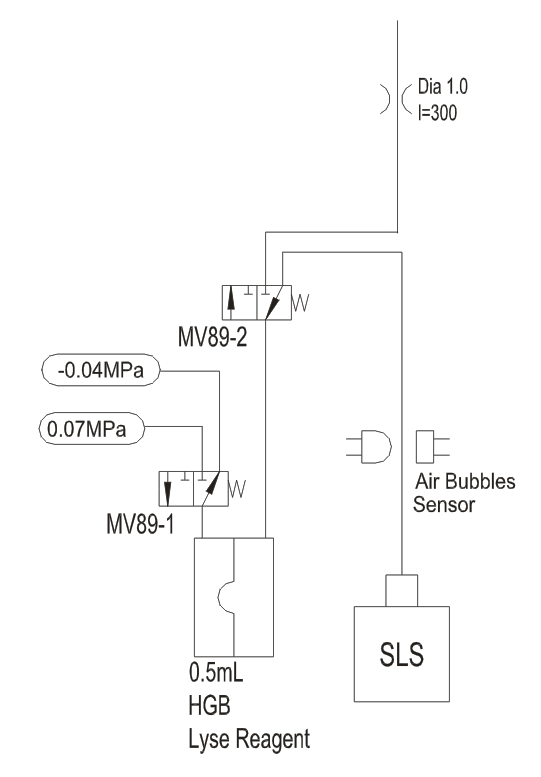

LS溶血剂通过MV89-2吸取分配，隔膜泵驱动是MV89-1，用的是气阀和电磁阀组合，SLS不需要加热，而且加热蒸发的气体对人体有害。

SLS溶血剂分配的时候进过限流管。内径1长度300，是特氟龙硬管。

XN有两种电磁阀，一种是DSV编号，与Poch和XS一样的SMC的组合阀，另一种与XT类似，电磁阀驱动的气阀组合，用SV和MV编号。

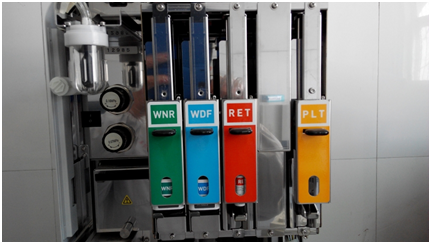

机内试剂其实就是五种染液，分别是WNR、WDF、WPC、RET和PLT-F；

它们公用一个隔膜泵驱动，就是DSV3/4切换正负压。

WPC染液通过DSV1/2切换，WDF染液通过DSV5/6切换，WNR染液通过DSV9/10切换，RET染液通过DSV13/14切换，PLT-F染液通过DSV17/18切换，它们分别注入各自的混匀池内；要注意的时，RET和PLT-F公用一个混匀池，管道都是连通的，先做PLT-F，再混匀RET。

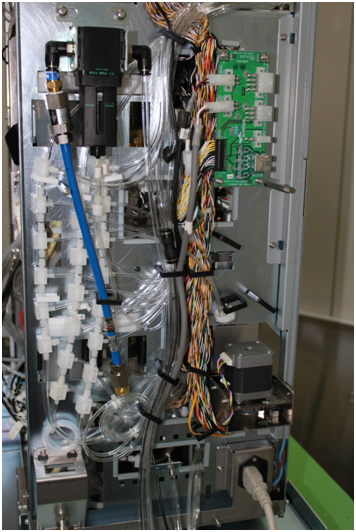

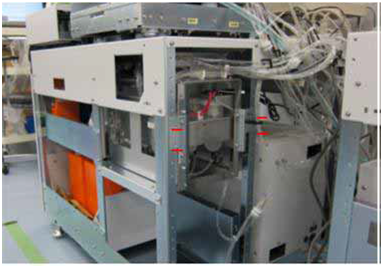

染液相关的电磁阀、隔膜泵，以及各溶血剂稀释液的电磁阀和隔膜泵都在主机的右侧。

再来看五个混匀池的管路图：

五个混匀池分为三个部分，其中WDF/WNR/RET/PLT-F由于都是41℃孵育，所以是一个组合，用保温棉包裹。WPC是34℃孵育，所以单独一套保温。RBC/HGB不需要孵育。

WDF/WNR/RET/PLT-F/WPC这四个混匀池结构雷同，都有一个注入口，用来注入稀释液、溶血、染液；都有一个转移口，也就是MV61/62/63/64控制的端口，还都有一个排空口，由MV65/66/67/68控制。

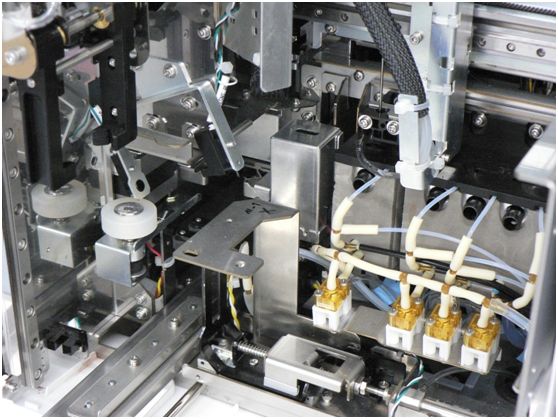

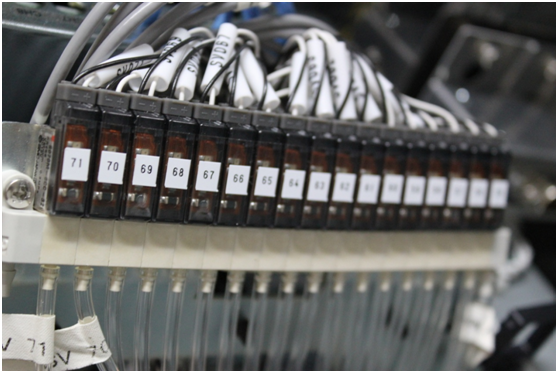

这是五个混匀池以及四个转移气阀的位置和样子。

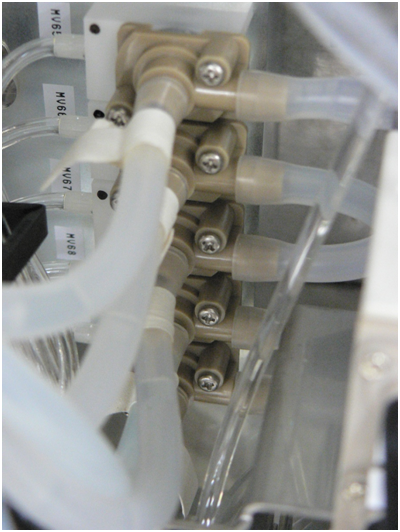

四个混匀池的排空阀是NO.148阀岛总成，在主机的右侧：

RBC/HGB混匀池的管路多一些，除了MV69控制的排空外，管路图上混匀池左侧从上到下依次是SLS溶血剂注入、DIL稀释液注入、混合样品转移到RBC计数池、混合样品转移到吸样探测传感器。

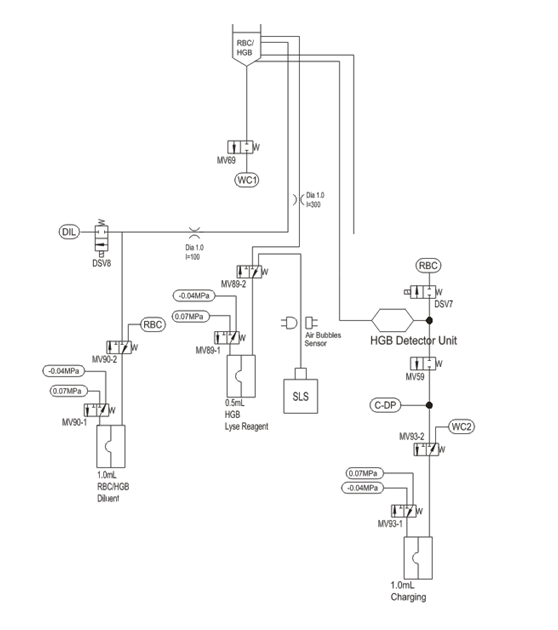

SLS溶血剂的管路前面已经说过，稀释液是由1ml隔膜泵通过MV90-2切换，稀释液来自RBC稀释液罐。但在RBC/HGB池冲洗的时候，不采用这个管路，而是用DSV8直接将DIL稀释液罐的稀释液注入到RBC/HGB池中，并进行HGB和样本传感器空白检测，也就是说冲洗的时候定时不定量，样品稀释的时候才用隔膜泵定量。MV90-1切换正负压。

当混合后的样品一部分转移到RBC计数管路后，才加入溶血剂再次混匀，并进行HGB样本比色。

在XN中，HGB比色单元与XS或KX21一样，是单独的一个密闭装置，样品在RBC/HGB池中混匀后，1ml隔膜泵在MV93-1正负压切换下，通过MV93-2从RBC/HGB池吸取到HGB比色池中，进行比色，之后会被排空到WC2废液瓶内。

这段管道的冲洗是通过DSV7和MV59将RBC稀释液罐中的稀释液吸取过来，再排到WC2；而HGB比色池的清洗是吸取RBC/HGB池内的冲洗稀释液完成。

同时，这个Charging隔膜泵也肩负RBC样品转移的任务，注意图中C-DP 的标注，在RBC转移中会有描述。

吸样传感器直接镶嵌在RBC/HGB混匀池两侧，吸样针前/末端各取2ul样品稀释后直接比色，从而判断样品是否足量。

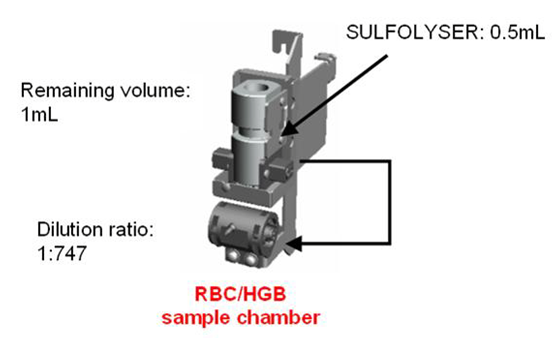

这是RBC/HGB混匀池的组合示意图，可以看出混匀池两侧有吸样探测传感器比色的对管，而下部还有一个类似KX21和XS的HGB比色池。

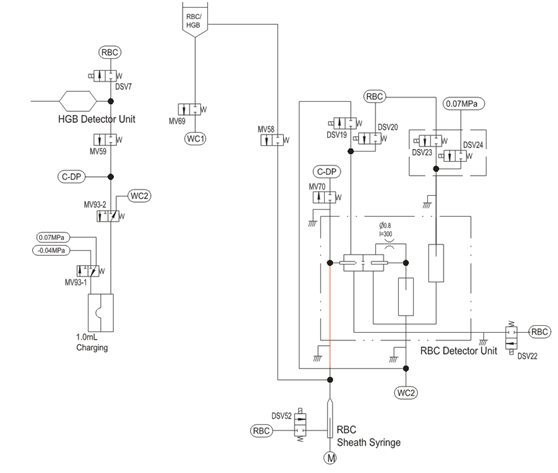

RBC的混匀样品转移和计数管路.

RBC样品混匀后，通过Charging隔膜泵，经过MV58、MV70两个阀将混匀样品转移到红色管道中。

DSV19/22组成一个回路，将RBC稀释液罐的稀释液通过RBC计数池的前池，进行前鞘冲洗；

DSV23将RBC稀释液罐的稀释液通过RBC计数池的后池，进行后鞘冲洗，中间经过一个缓冲瓶，存储一部分稀释液；

当RBC鞘流注射器向上运动时，DSV22将RBC稀释罐的稀释液注入到前池，形成前鞘，保护稀释样品通过小孔；同时DSV23也继续保持后鞘，将通过小孔的液体送到WC2废液池；

计数结束后，DSV52将RBC稀释液罐的稀释液送入转移管道，经过MV70送到转移隔膜泵并随后排空到WC2，这是转移管道的冲洗；前鞘进行之前的冲洗作业，后鞘在冲洗前，先通过DSV24将缓冲瓶的稀释液注入到后鞘，排空后鞘，再由DSV23冲洗。

RBC计数池在正压调节器的下面，不锈钢盒子里，跟其它五分类机型一样。

WNR、WDF、RET、PLT-F、WPC的计数管路：

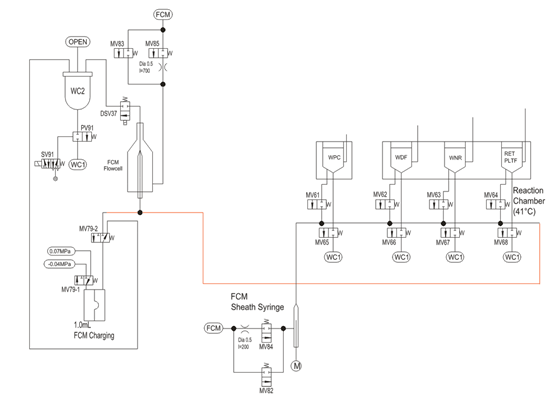

四个混匀池的样品依次通过FCM Charging隔膜泵进行样品转移，转移到红色管道内，隔膜泵的控制阀是MV79-2，正负切换是MV79-1；

FCM鞘流注射器推送转移样品到FCM鞘流池进行光学计数，MV85提供FCM稀释液罐的稀释液作为鞘流保护，光学计数后的样品和鞘液经过DSV37送到WC2废液瓶，并通过PV91夹断阀排到WC1废液罐。PV91是由SV91五通电磁阀控制。

每次计数的间隙，MV83和MV82进行高速冲洗鞘流池和样品转移管道，MV84和MV82交替作业，高低速冲洗转移管道，并将废液都送至隔膜泵排空。

鞘流和转移管道的高低速控制是由限流管完成的。

光学计数的顺序是WDF-WNR-WP-RET-PLT-F。

下面是吸样管路：

样品针由WB注射器和DSV49控制吸样和分配，针内壁冲洗时，DSV51将DIL稀释液罐的稀释液送到样品针，由于针内壁的冲洗时间很短，而DIL罐的压力保存在管道内，所以需要DSV51进行泄压，将多余的压力和稀释液排到WC1废液罐内。

冲洗块的冲洗水由DSV42和限流管完成，引入DIL稀释液罐的稀释液。

冲洗块的抽取管道考虑的比较复杂，用了两组气阀两组电磁阀完成：

五通电磁阀SV81控制夹断阀PV81，三通电磁阀SV71控制夹断阀PV71，注意这个PV71的标识，是常开阀，也就是不通电（通气）的时候是导通的，通电（通气）时是截至的，这鱼PV81完全不同。

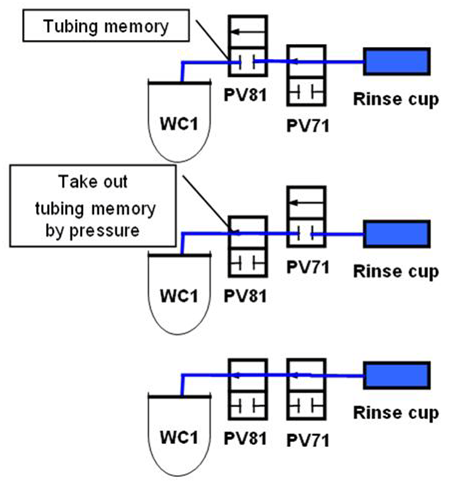

两组阀分三种状态切换：

当待机时，PV81/71 都断电（断气），这样只有PV71是导通的，冲洗块和PV81之间的管道会暂存一些冲洗后的液体，但不回流滴落；

当WC1废液罐排空的时候，PV81/71 都通电（通气），这样PV81打开导通，PV71关闭截止，PV71到WC1这段管道内的液体也会被排走；

当冲洗块吸取废液的时候，PV81通电（通气）PV71保持断电（断气）状态，这样废液就被吸入WC1废液罐。

这个设计很有意思，不采用延时的方法而是采用了双阀策略，应该是处于多方面考虑的结果。

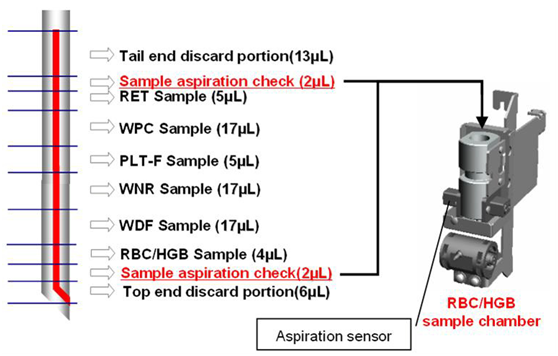

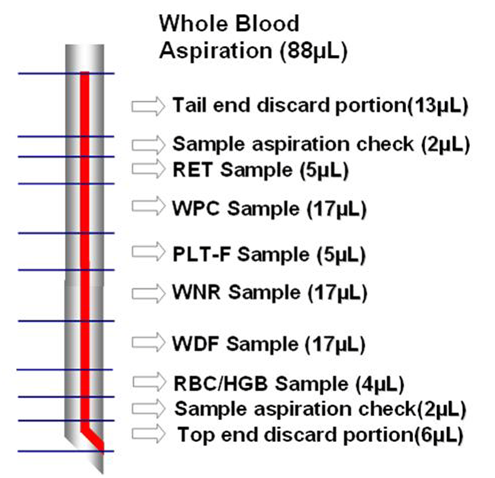

样品针吸取样品一共是88ul（XN20全模式下），所有的用途如下：

前后端的6ul和13ul舍弃不要，通过冲洗块冲走；然后前后端取2ul到RBC/HGB混匀池进行稀释，吸样探测传感器直接比色，判断样品量是否足够。

吸样探测的依据是末端2ul的样品稀释后的吸光度值减去空白时的吸光度值≤3400即为没有吸样。

Sample Convert2 - Blank Convert ≤ 3400

而Sample Convert 1 - Blank Convert ≤ 1700时，认为样品不足。这就是两个报错机理。

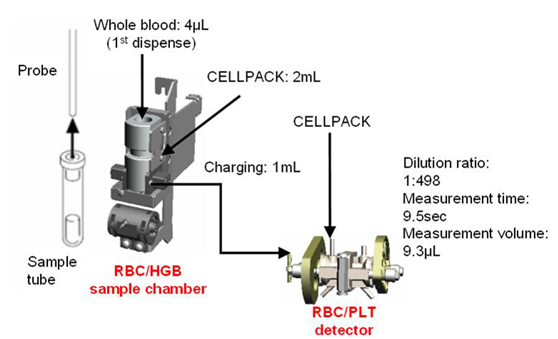

RBC/HGB混匀池分配4ul，加入2ml稀释液（隔膜泵只有1ml，所以要加两次），混匀后被转移隔膜泵转移1ml去计数。

在RBC/HGB 池中剩余的1ml混合液再加入0.5mlSLS溶血剂混匀，开始HGB样品比色。

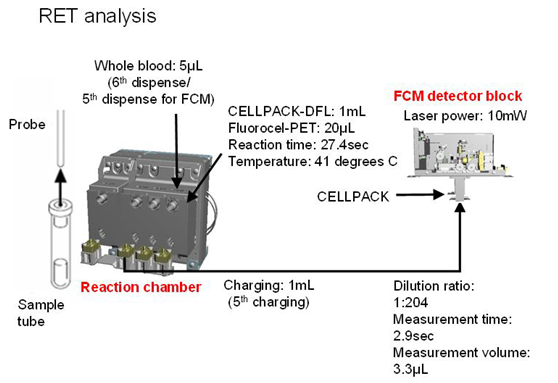

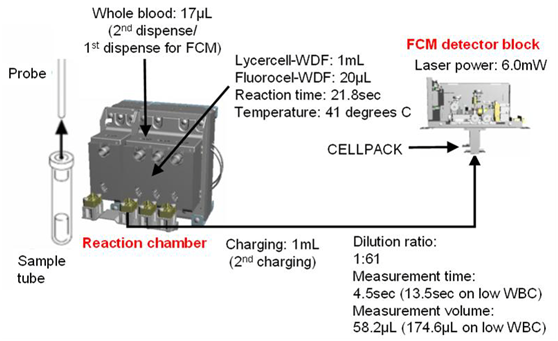

WDF样品17ul，加入WDF溶血剂1ml；WDF溶血剂也是两次加入，一次只有0.5ml，再加入20ul WDF染液，混匀孵育后转移计数；

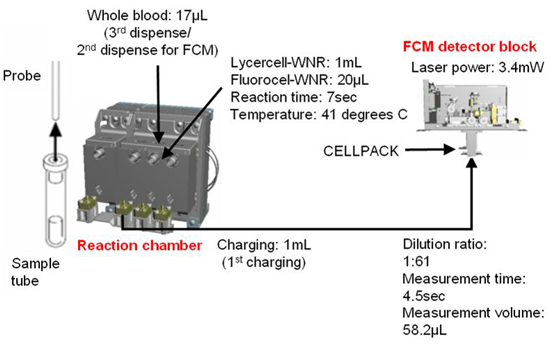

WNR样品17ul，加入WNR溶血剂1ml；WNR溶血剂也是两次加入，一次只有0.5ml，再加入20ul WNR染液，混匀孵育后转移计数；

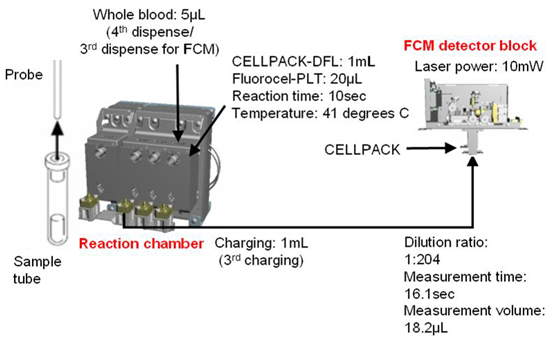

PLT-F样品5ul，加入DFL稀释液（RED）1ml；DFL稀释液也是两次加入，一次只有0.5ml，再加入20ul PLT染液，混匀孵育后转移计数；

WPC样品17ul，加入WPC溶血剂1ml；WPC溶血剂也是两次加入，一次只有0.5ml，再加入20ul WPC染液，混匀孵育后转移计数；

RET样品5ul，加入DFL稀释液（RED）1ml；DFL稀释液也是两次加入，一次只有0.5ml，再加入20ul RET染液，混匀孵育后转移计数；

体液模式时的采样分配是这样的：

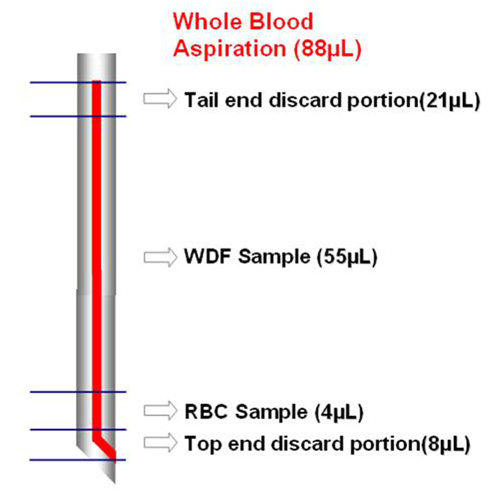

体液模式没有RET/WPC和PLT-F，所以只有一个WDF和RBC分配，连WNR都取消了，体液毕竟浓度太低，做WNR会因为溶血过量而导致计数不准，所以干脆一个通道出来WBC和五分类数值。

而且体液模式也不进行吸样探测，默认其肯定吸样完整。

预稀释模式没有WPC检测，分配是这样的：

.

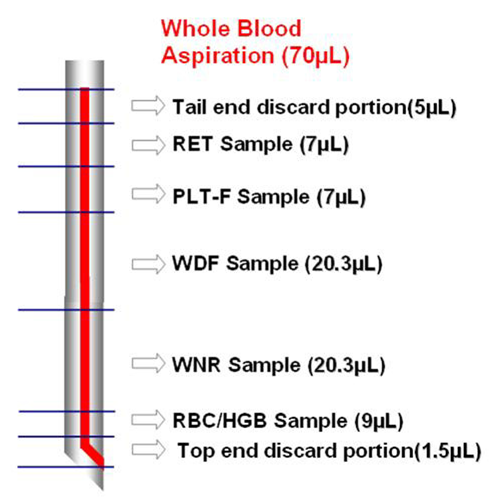

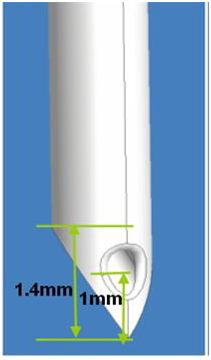

这里要说明的是，XN的样品针是侧吸样，跟以往底部吸样不同，所以在微量标本采集的时候，一定要保证超过试管/子弹头等容器底部1.5mm的高度，不然会因为死腔量导致没有吸样或吸样不足报错。

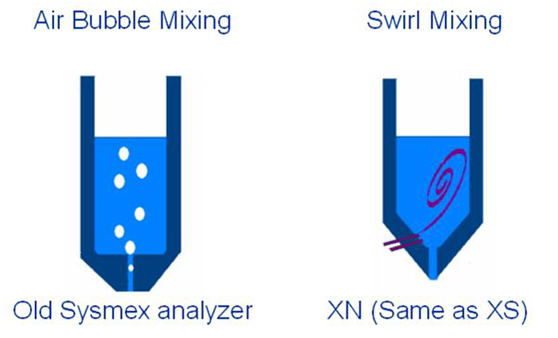

XN机型在各混匀池内的混匀没有采用气泡方式，而是使用了与XS一样的试剂注入扫流外加样品针搅拌的模式。

这是扫流的示意图，下面是样品针搅拌的演示动画：

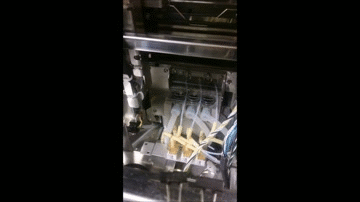

可以看出是通过样品针的左右移动来达到搅拌的目的。

吸样管路中的两组箭头标志，下面的是指进样台的前后移动，上面的是指样品针可以前后左右移动。

废液管路集中在WC1废液罐上：

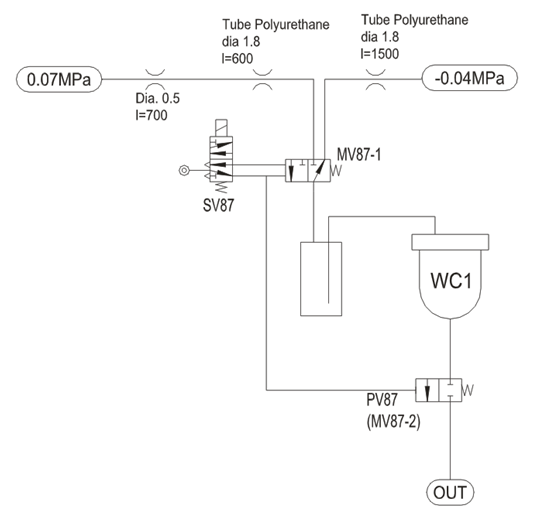

MV87-1和SV87五通阀控制WC1废液罐的正负压切换，负压吸取废液，正压排空废液，排空阀由夹断阀PV87负责。

注意正负压管路上的三组限流管道，特别是正压管道中是两组限流管。

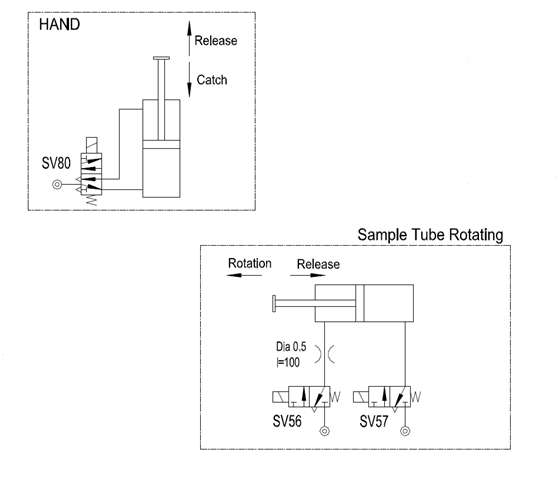

剩下的就是两组气路，控制机械爪的伸开收缩，用来抓取试管，由SV80控制气缸；另一组是机械爪的摆动混匀试管，由SV56/57控制气缸。机械爪的前后上下移动由马达驱动，不在管路上标识。

XN20的管路图全部讲解完毕，应该没漏掉什么。
