[原创] 从KX21简述气动元件的临时替换维修方法

气动元件在检验设备上的应用，应该首推库尔特的老式血球进入中国的时候，紧接着贝克曼的生化也大量采用了一些气动元件，但由于故障率低，市场少，第三方维修感觉不到什么。自从SYSMEX的全自动血球进入中国后，大量采用压缩机配套的启动元件，这让我们的工程师有时感到无从下手，毕竟不是气动专业出身，貌似很吃力的样子。其实还是那句话，SYSMEX也不是搞气动的，只不过用现成的气动元件组合了一下而已。

下面逐一描述易损易出问题或难以判断的地方，气缸这类从不出问题的就不在描述了。

1、首先是消音器，这东西很小，也不起眼儿，一般接在正压接入或排出上，目的是消除正压释放时的噪音。在正压接入的地方，就是压缩机正压头的进气部分。或者在正压的放气端也有。这就是很多检验设备上居然有很多个消音器的原因。消音器本身没什么特别的技术，国产的就很不错，价格低廉，塑料的大概不到10元，金属的也不过几十元，带认证的要上百。

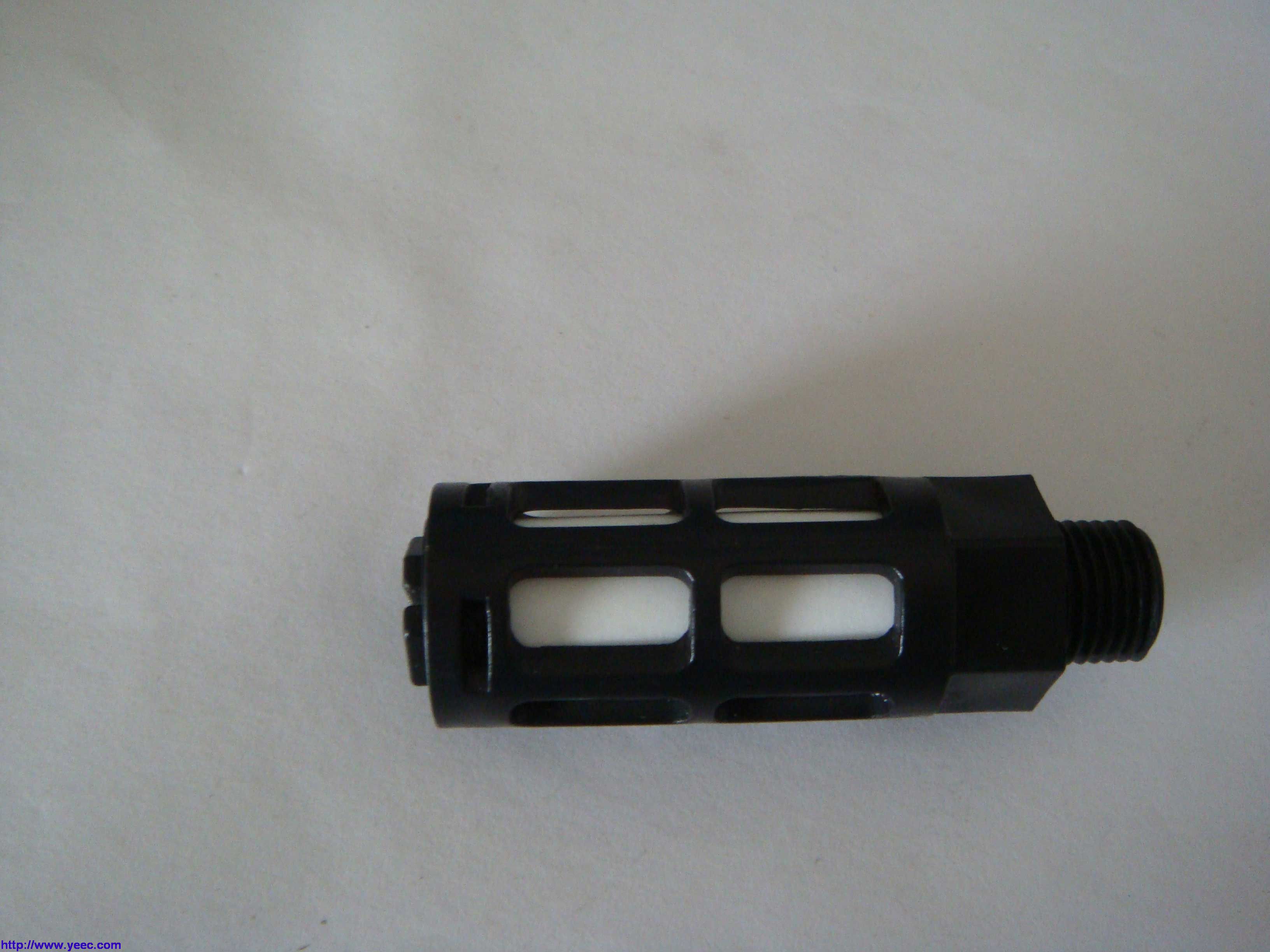

下图白色的是SYSMEX原厂的，黑色的是市场上常见的，接口都是国标，一般从4mm，6mm，8mm等。

在SYSMEX的设备中，消音器如果在实验室环境不好的地方，很容易附着大量的尘土造成堵塞，从而压缩机进气量减少，导致压力差过小，也就造成了原始正压不足。一般的判断方法是，测量拆除消音器前后的原始正压值来判断，如果提升很高，说明消音器太脏了，买一个换上就是。要说明的是，千万不要用水浸泡消音器，或者说不要带水使用消音器，否则大量的水汽进入压缩机，会损坏膜片，虽然出气端有气水分离器，但这不足以弥补压缩机膜片的损失。

2、压缩机，这个部件很少有更换的，倒不是因为贵，主要是易损件就一组，就是膜片，单独更换就是，没必要整台压缩机更换。除了膜片，易损的就是温度开关，这个电子市场上到处都是，非常的便宜，几十元而已，一般控制温度在70-80度断开。至于散热风扇，这属于外购件，也是标准件，拿着坏风扇到电子市场买就是，不是很贵，进口正品也不过1百多。如果非要替换压缩机，那么体积首先是主要的，否则你放不下，其次是电源，这个压缩机是100V的。而且压力和流量要满足要求，这个压缩机几乎做到了这么大体积的极限，正压空载0.7mPa，负压空载680-700mmHg，空载的意思是没有流量，如果需要保证流量，那么就必须降低压力，压力和流量在一定程度上呈反比关系，这个机器在保证流量使用时，原始正压不低于0.2mPa，原始负压不低于400mmHg。

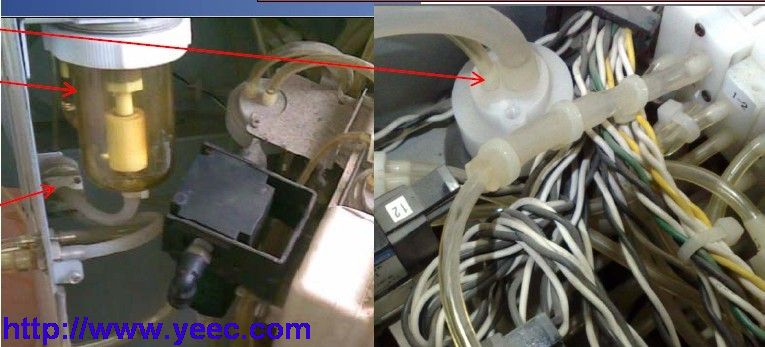

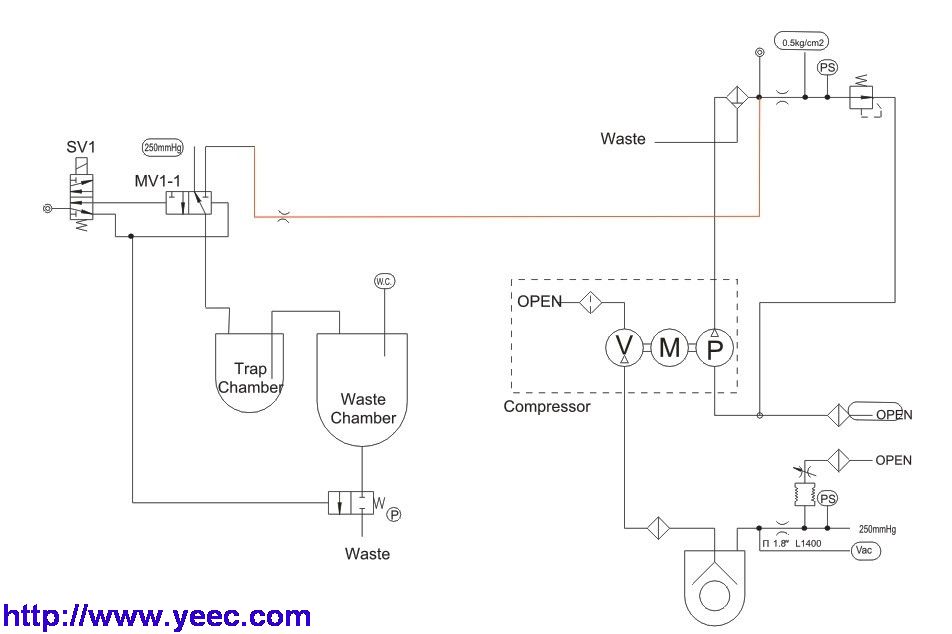

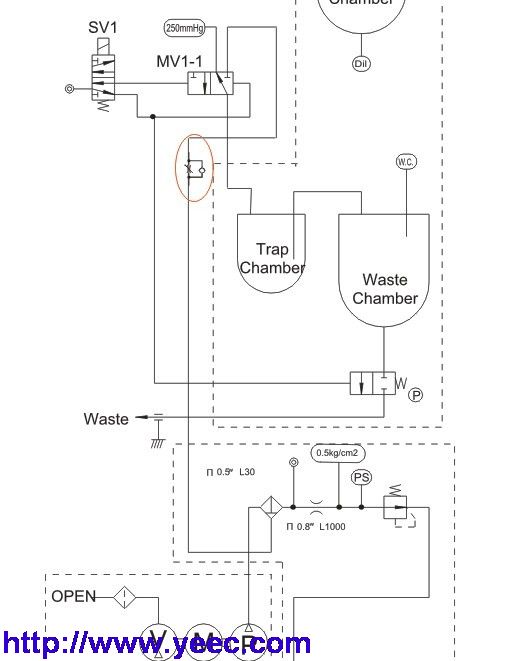

3、气水分离器，这个部件的主要功能是干燥压缩机出来的空气，分离压缩空气中水分，保证不使后续电磁阀锈蚀。以前很少听说此部件损坏，最近几年损坏记录逐年上升，不仅体现在KX21上，其他血球和检验设备都屡屡发生。气水分离器结构比较简单，上部是进出口，注意不要接反方向，一般都有提示，下端是出水口，由于KX21设计比较早，那个时候汽水分离器还没有自动放水的，于是设计人员很巧妙的设计了MV1-1阀接到放水口，当打开放水口1-1阀时，先排水，再向废液瓶施加正压排出废液，这样就完成了两个功能。如果在MV1-1阀和废液瓶之间的隔离瓶里看到有液体，这就是汽水分离器分离出来的，需要定期清理倒掉，因为隔离瓶的结构决定其无法彻底排除水分。下图就是KX21这部分的管路原理图：

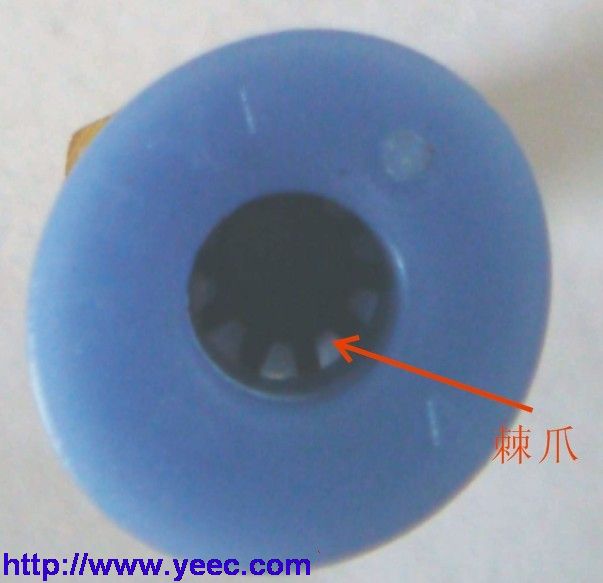

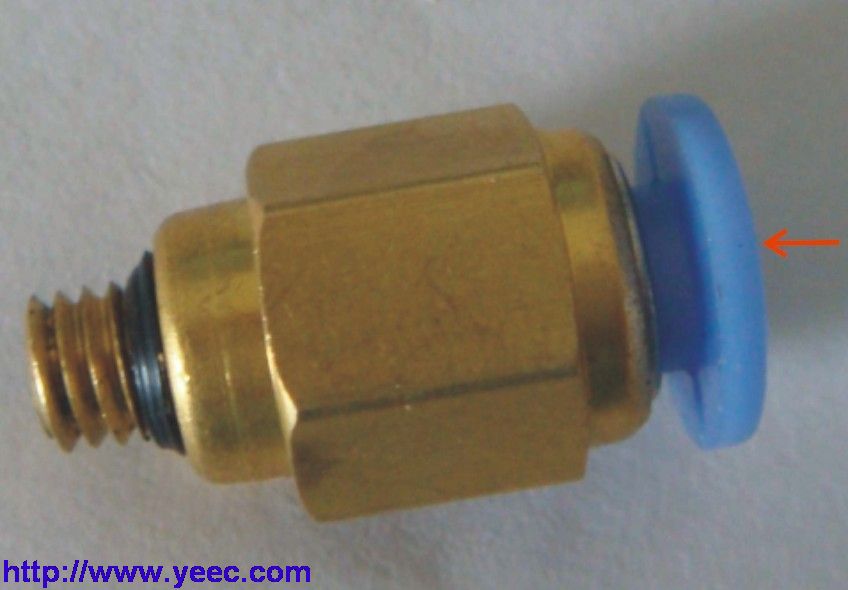

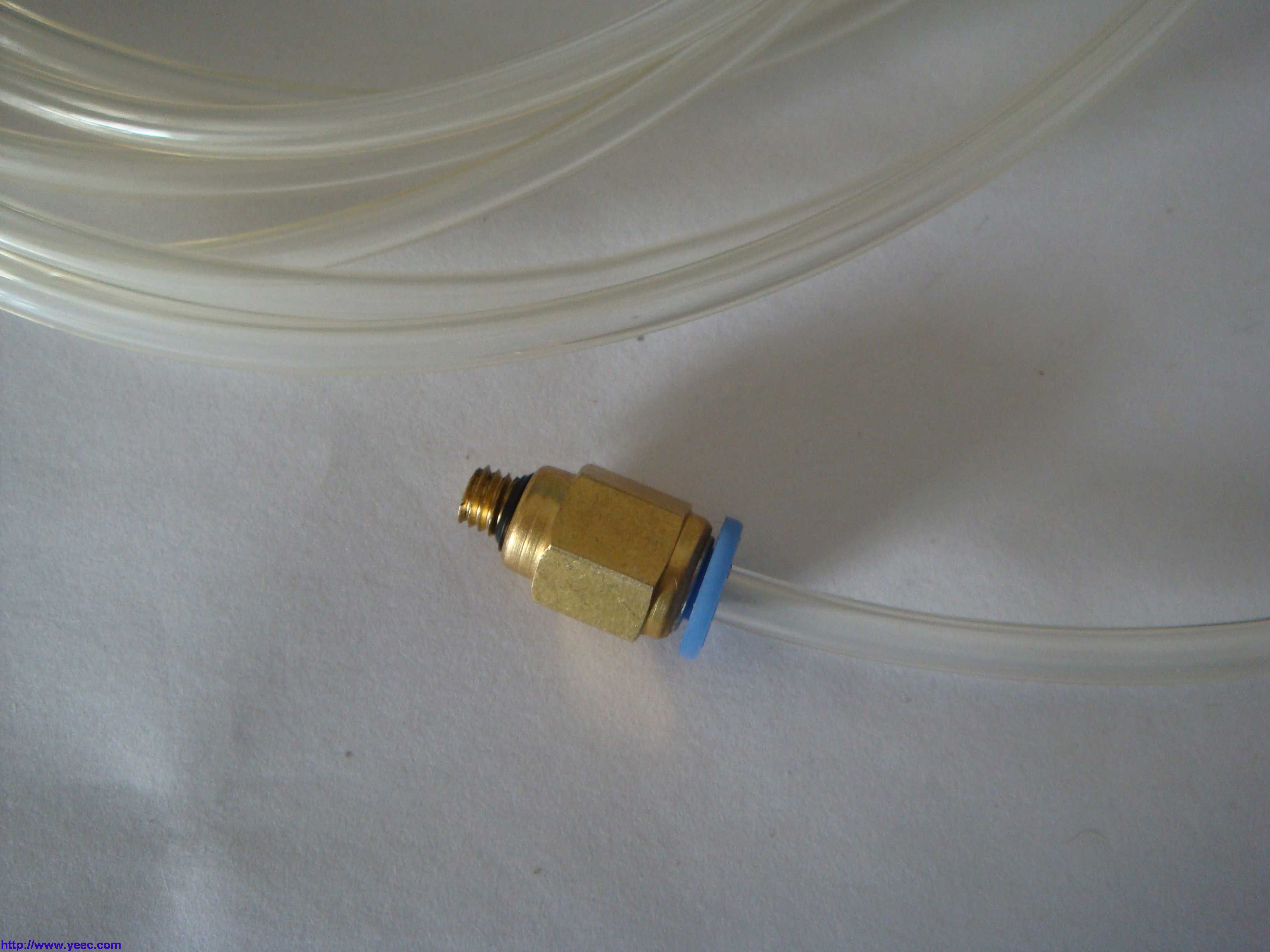

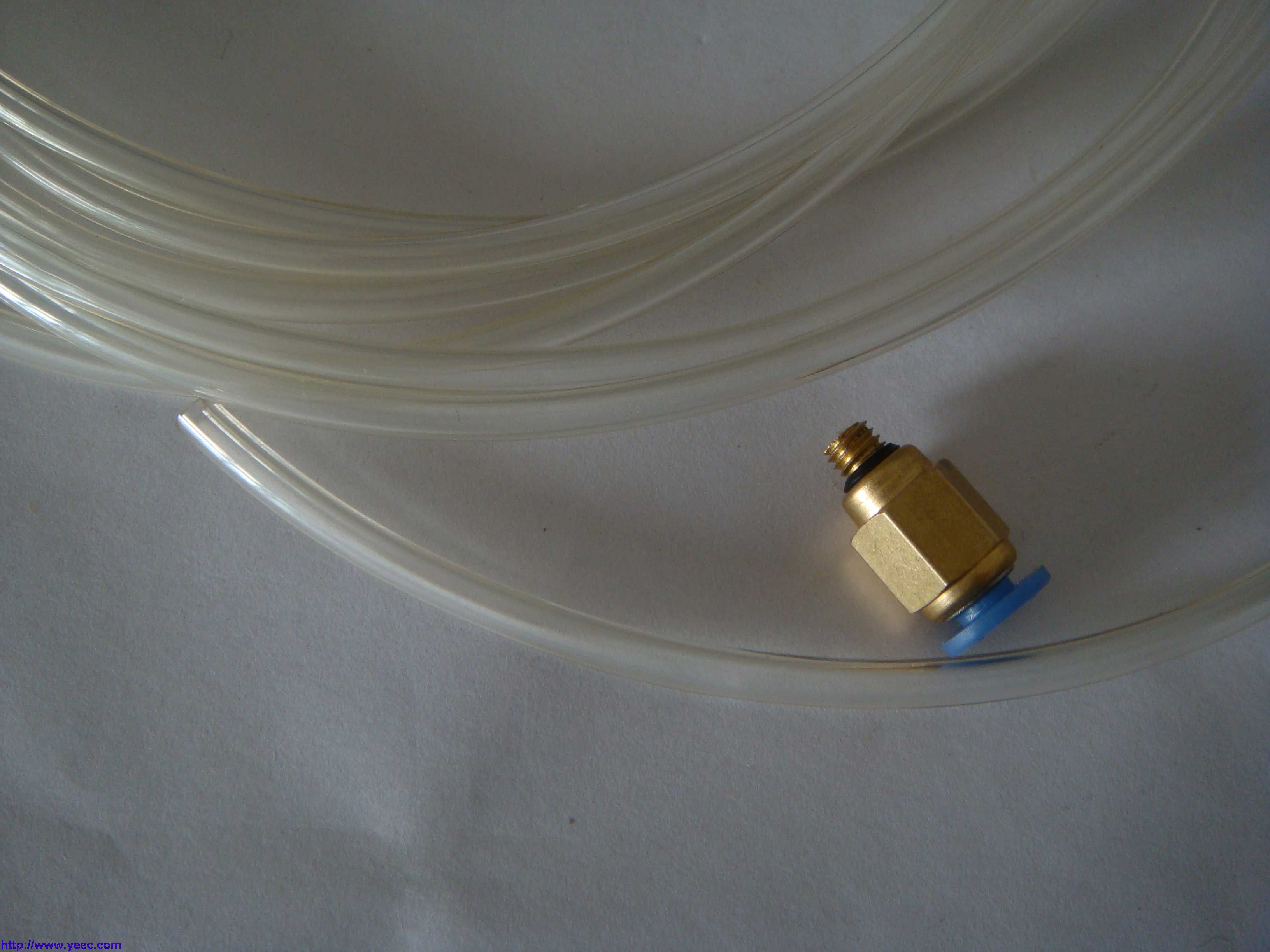

这种气水分离器一般接有快装接头在所有出口上，下图就是个国产快装接头的照片，按照箭头方向挤压蓝色的活块，就会轻易地把管道拔出来，如果插管道，则直接把管道出入插紧就可以了，旋转对快装接头没有意义，因为无论怎么样都会密封的很好。

放水口的螺口松动是导致原始正压泄漏的主要原因，也是令人讨厌的。插紧拧紧就是，还要注意管道不要扭曲打折。

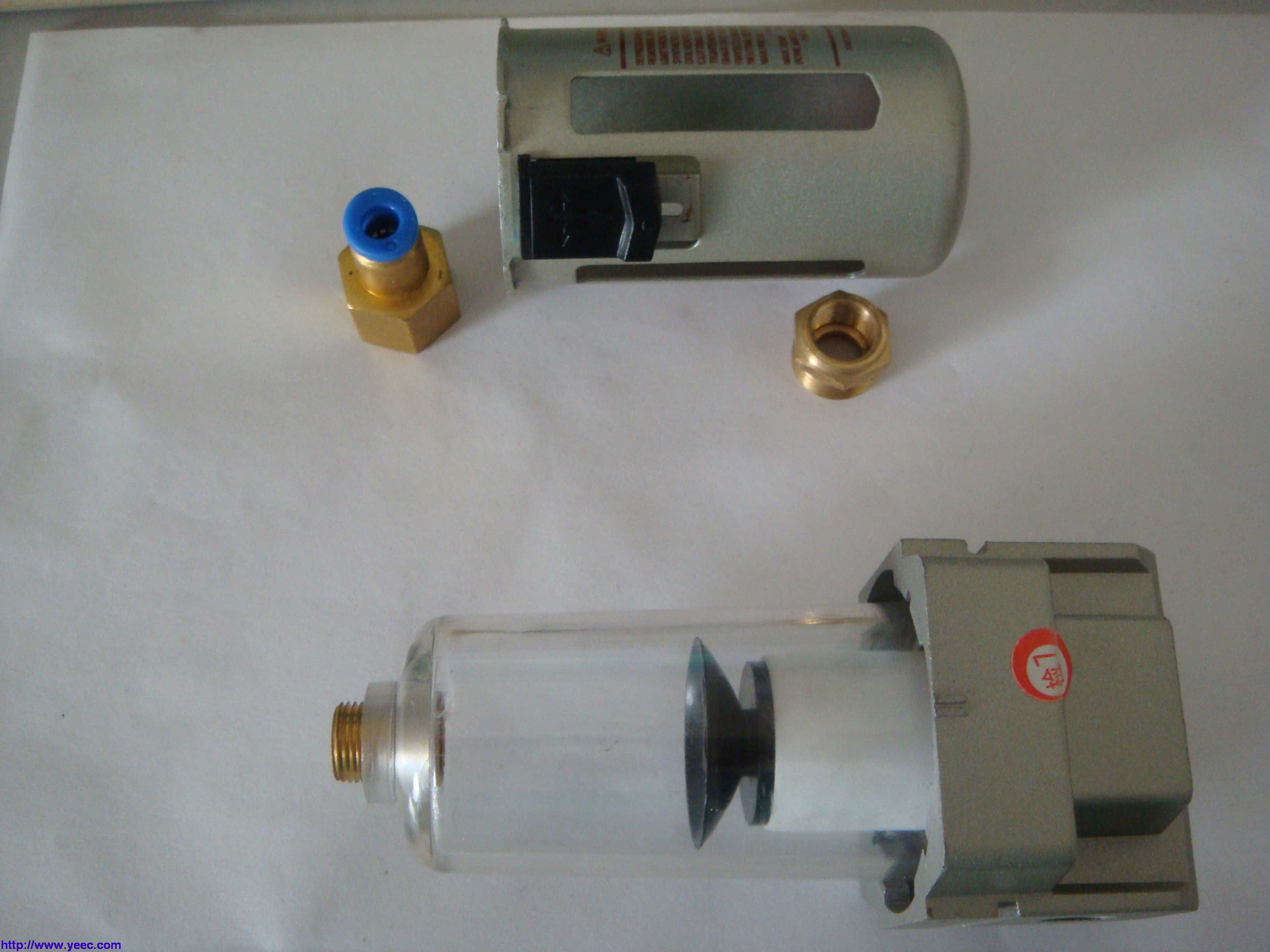

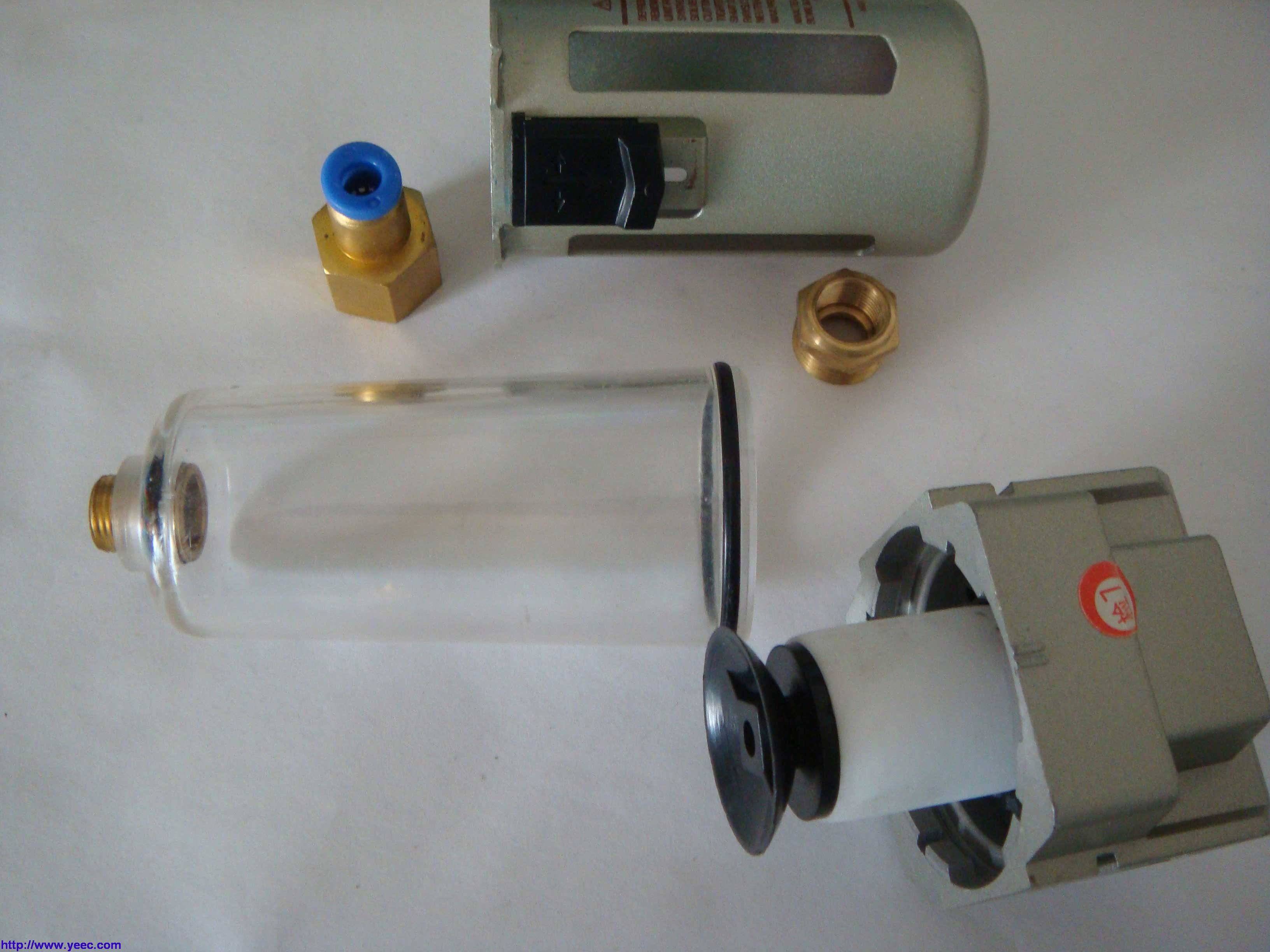

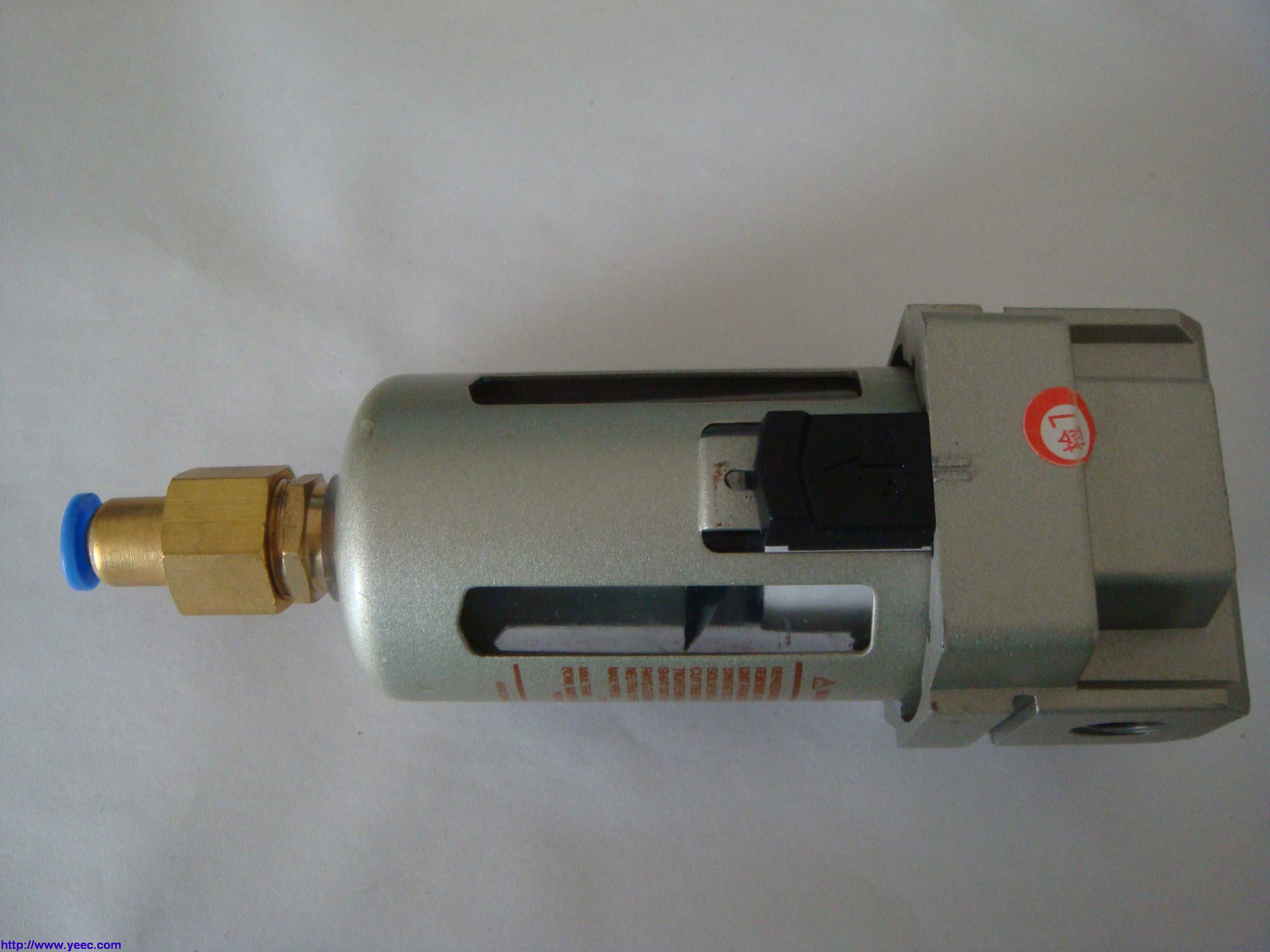

汽水分离器不仅出水口出现问题，就是出气口也有可能，因为里面有高分子材料去除压缩空气的水分，这部分出了问题也够受。国产的汽水分离器有很多，都大同小异，大多数都带有手工排水或自动排水的。手工排水类似轮胎上的气门芯，用手一拉，就会放气也就是排水了，水排完再松手，那就关闭了，这种结构没办法用在KX21上，因为你不可能每个标本都用手去拉气门芯，而且你也来不及，因为其设计就是通过1-1阀自动排水，于是就需要改造一下，拔掉气门芯，装上快装接头，替换现有的气水分离器。下图就是几种汽水分离器的照片，注意都是拔掉了气门芯的，也就是说都是手工排水的样式。

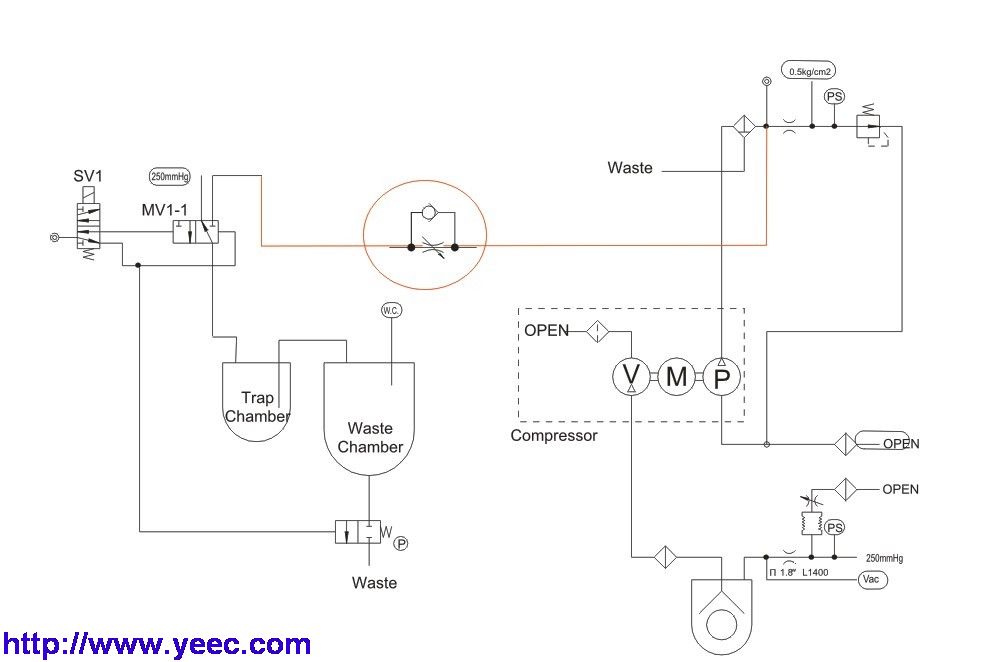

自动放水的气水分离器原理是底部有个浮子，当水到了一定程度时，浮子触发放水阀门，水开始排出，当水排出一定程度，浮子下降，阀门关闭也就完成了排水。这个结构在新的机器中都采用，唯独KX21和其前身K4500没有采用，那么如果采用自动放水的分离器，就需要改造，要么将浮子和阀门系统去掉，改造成上图一样的分离器，要么保留自动排水功能，改一下管道。将排水口直接接废液管道，可以在废液夹断阀后面加三通即可。在汽水分离器出口处加三通或4通，多出的接口接MV1-1阀，这样就形成如下图所示的管路结构：

KX21的气路中使用了很多限流管道，就像1-1阀那样的限流管道，这种管道的故障大部分就是脏或者堵了，处理一下就是，如果不慎给弯折了，或者弄丢了，就成了灾难了。其实工业品市场上有很多卖气动元件的，有一种叫节气（流）阀的，非常便宜，也就几元钱而已，用它替代就可以，只不过需要调整一下，将截流的流量或压力调整到适当的范围。

大概这个样子，有大有小，但没有太小的，我见过最小的内径也是4mm，不过没关系，能用就行了。符号如下：


4、正压调节器，又叫减压阀，市场上太多了，非常便宜，质量非常好的也不过百十元或者几百元，大多数都是几十元的产品。尽可能买铜质的，铝质的磨损太厉害。而气水分离器，国产的我们能用的也都百元上下，质量好点的要几百元。

至于负压调节器，无论国产还是进口都非常贵，几乎市场上很难看到负压调节器，很少坏，我从未遇到。

而在气阀的替换中，真的没有什么好的办法，再说气阀也不坏，能损坏的就是接口断裂，一般更换阀盖就是，不贵。电磁阀（应该叫电磁铁）损坏，就毫无办法了，买吧。也可以用我们常见的其他厂家的血球电磁阀改一下管路，这里就不给图了，说了大概意思，像MV13阀是一个二通，SV13阀损坏，那么MV13也就不能用了。可以找一个12V的二通电磁阀，电磁阀线圈功率要尽可能的小，否则烧坏板子就不合算了，将线圈引线接到SV13的引线上，就可以替代SV13和MV13的功能。但在像一个电磁阀带多个气阀这样的结构中，就很难办了，比如SV1阀带动MV1-1和废液夹断阀，单纯的SV1和MV1-1可以直接用三通电磁阀替代，但正压驱动夹断阀就没有作用了，线路SV1的引线又不可能支持两组电磁阀并联，所以就牵扯到改造电路的问题了，罗嗦了。

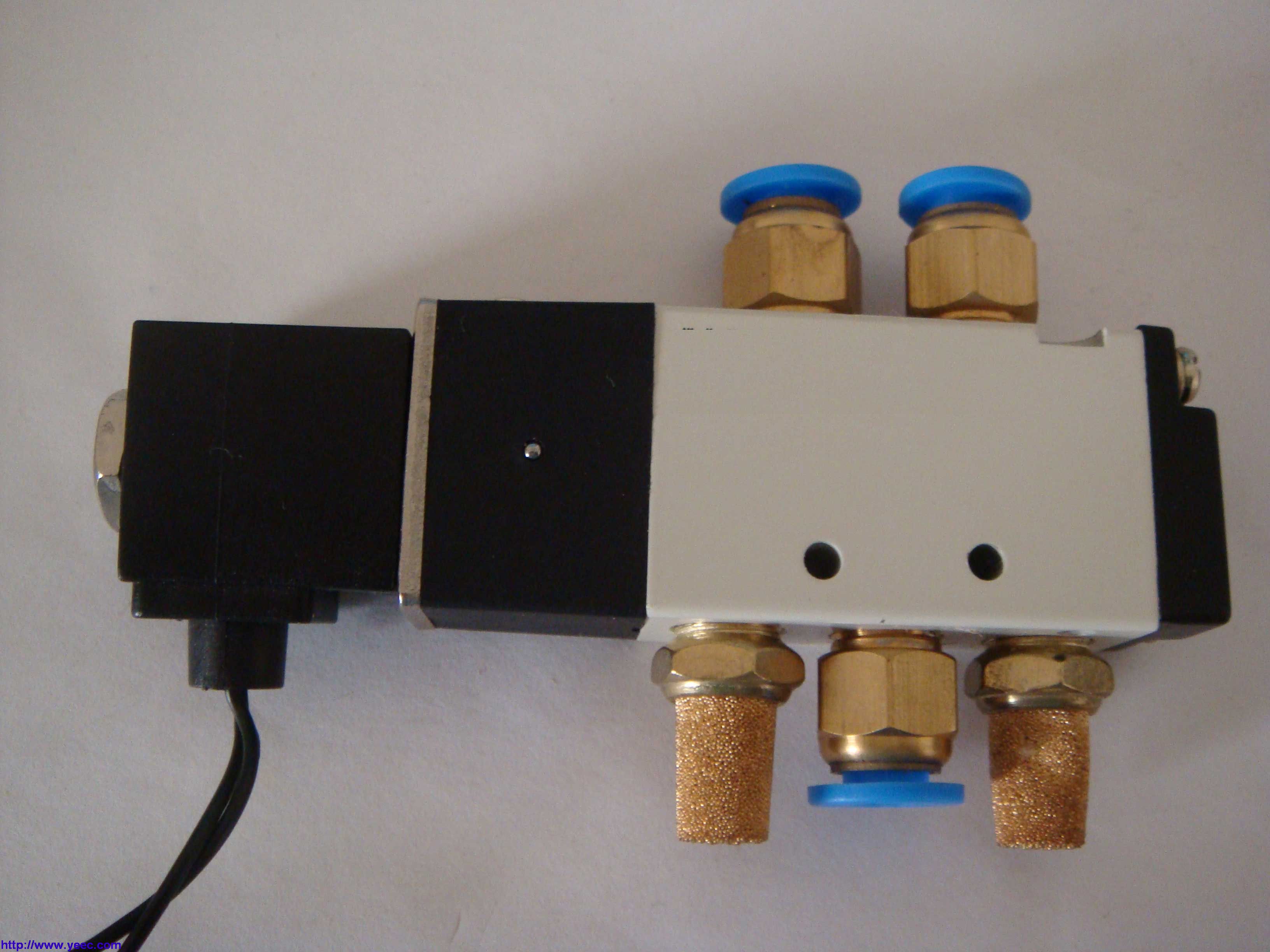

大概6年前，遇到过1次16号阀损坏，线圈断了，当初什么也没想，放下手头的工具就到了对面的工业品市场，因为医院对门就是，买了一个最小的5通阀，不得了，最小的也有原厂几个大。一共买了2套，现在照片的这套一直没用上，因为坏的概率太少了。
