[原创] ACT DIFF 2的管路详解

郑振寰 发表于 2010-9-7 18:38

coulter的详解以前从未写过,原因有三个,第一是当初最早维修血球的时候,一家医院两台coulter,一台T540另一台是JT-IR,打开看过,一个头八个大,没有管路图真的没法修,拆了都不知道装到哪里去,做标记都来不及。从此落下病根,以至于8年后有人问我JT的一个管子掉了怎么接的时候,我抱歉的说,这可是coulter啊,没有管路图真的不知道它接到哪里去。第二是它的机器越来越少了,而且越做越简单了,从MD出现后,三分类已经不是那么难搞了,管道简单明了。第三是最近几年一直在注意它的五分类,特别是LH系列的和前身GENS系列的,很少顾及到三分类了。最近不少同行提出要求,那么也就写一下吧。准备开工之前才发现coulter的管路图虽然看着很容易,但要说清楚还真不容易,关键是它的标示太多,需要解释介绍的地方也太多。

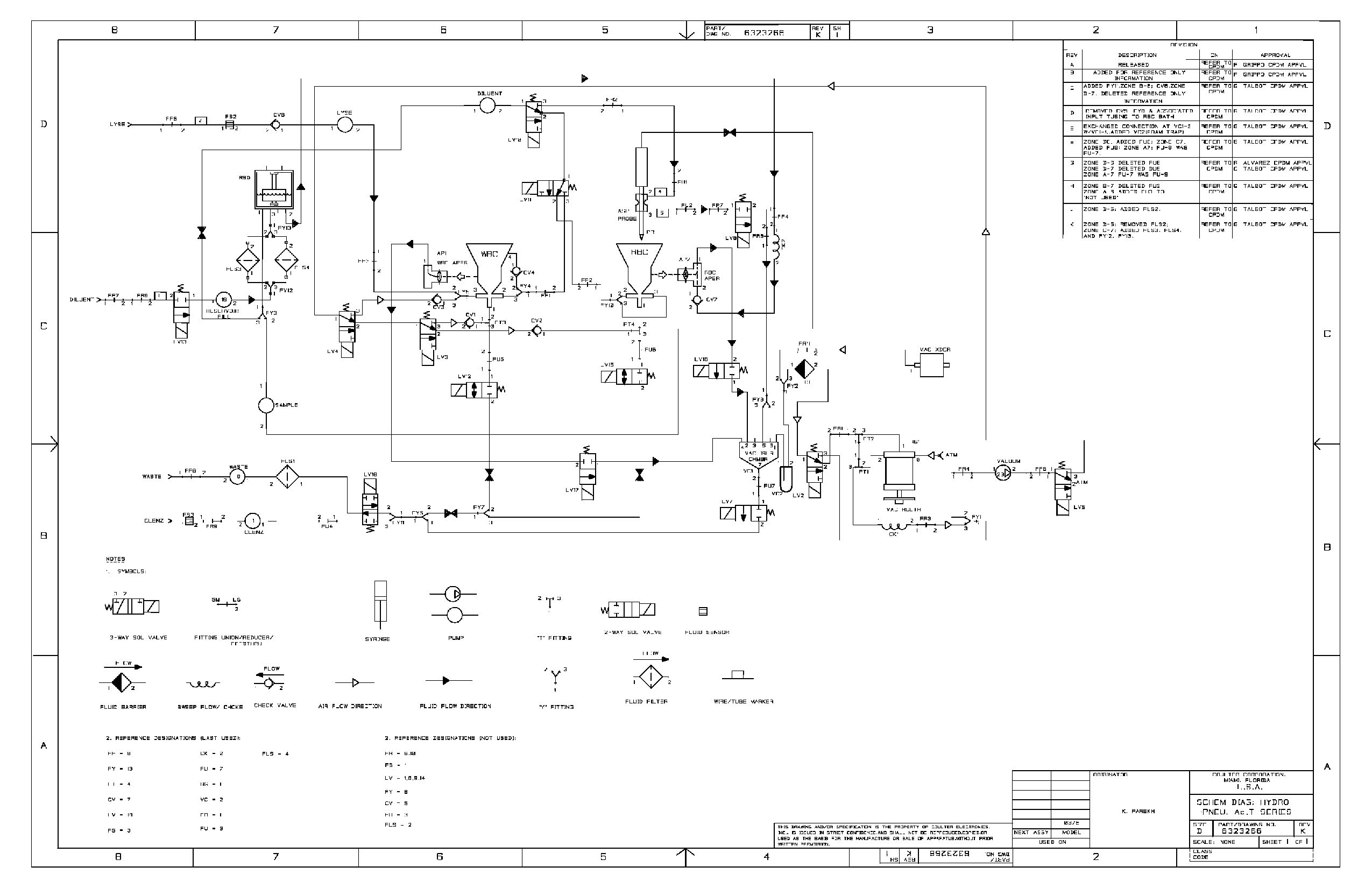

先看一下管路图原图:








管路图很详细,但就是没有管道直径参数,貌似coulter的管道不需要更换,但单独有一张管图零件表,里面给出了各段管道的型号、规格及长度尺寸。这个零件表可以在这里下载:

 coulter act diff2管路配件表.pdf (27.39 KB, 下载次数: 249)
下面开始详解,先从零件的标示、含义以及对应实际形状说起,因为不先说清楚这些,非把我们绕糊涂不可。

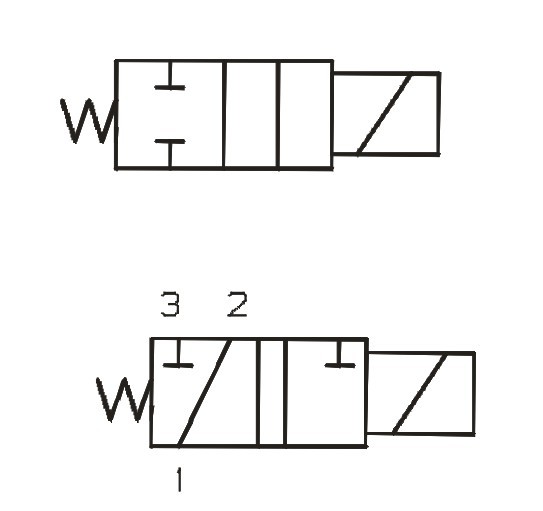

1、首先是电磁阀的标志:


上面的是二通,下面的是三通,这个都不陌生。coulter的电磁阀代号用的是LV,这比较奇怪,但人家就这么叫,谁也没办法。LV的编号从LV1一直到LV18,但没有LV1、LV8、LV9、LV14,也就是说只有14个实际工作阀。

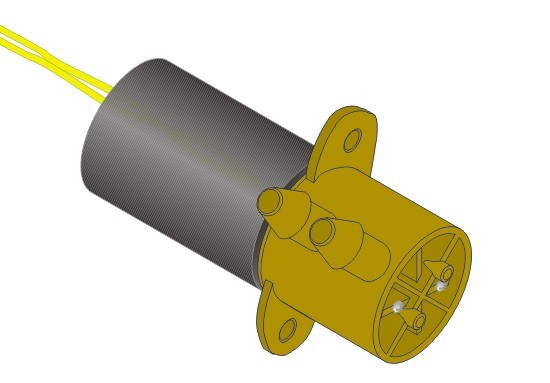

电磁阀分为三种不同的型号规格:




前两种是膜阀,后一个是夹断阀。前两种在DIFF2里面后者为液路阀使用,前者在负压泵单元里面使用。

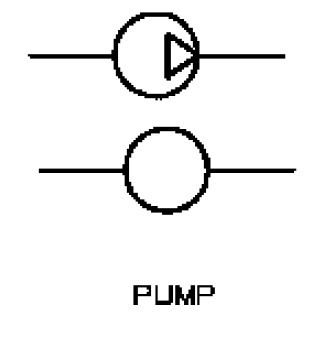

2、泵的标示:

DIFF2的泵有4种,分别是负压泵、定量泵、水泵还有蠕动泵。标示只有两种方法:


上面的方向泵,这里表示负压泵,负压产生是要有方向的。下面是无方向的泵,无论定量与否都是过液体的,都是水泵。水泵分三种,定量泵3个,分别是稀释液、溶血剂、样本采集。液泵/水泵有2处,废液排空和稀释液罐补给。蠕动泵有一处,就是清洗剂的补给。

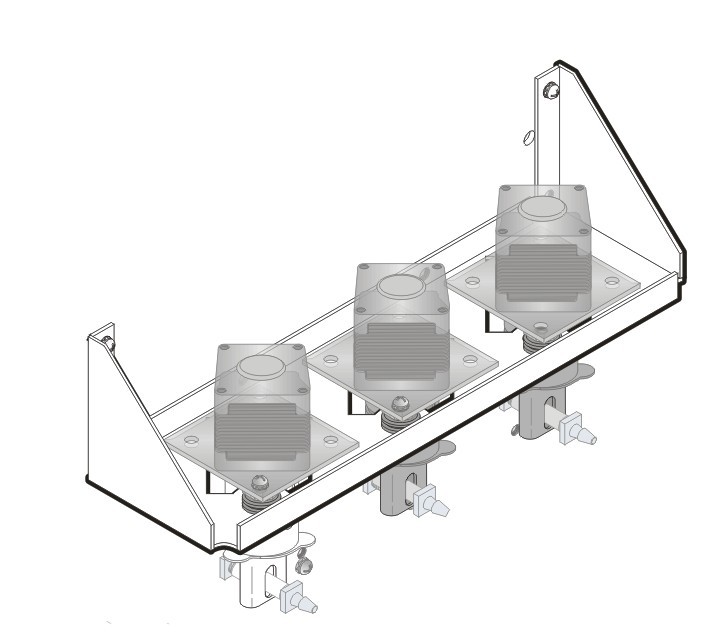

定量泵实际图如下:


自左往右依次是样本定量吸引泵(50ul)管路图标示为SAMPLE,溶血剂定量泵(100ul)管路图标示为LYSE和稀释液定量泵(100ul)管路图标示为DILUENT,稀释液泵和溶血剂泵完全一样,可以互换。



水泵实际图如下:




左侧是废液排出泵管路图标示为WASTE,右侧是稀释液罐补给泵管路图标示为RESERVOIR FILL。都是KNF的泵,大小流量不同而已。



蠕动泵如下:


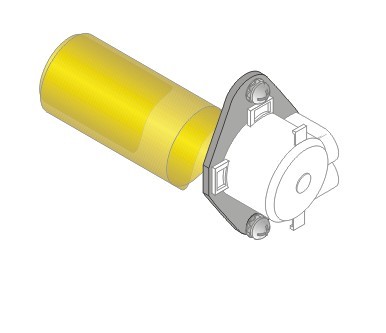

管路图标示为CLENZ也就是RINSE PUMP。

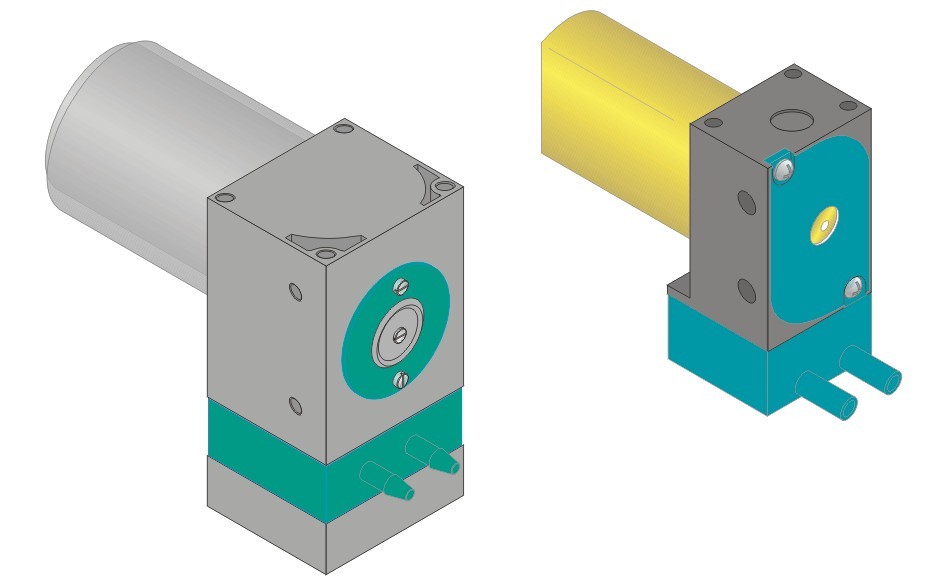

剩下一个负压泵,这有两个版本,分别如下:

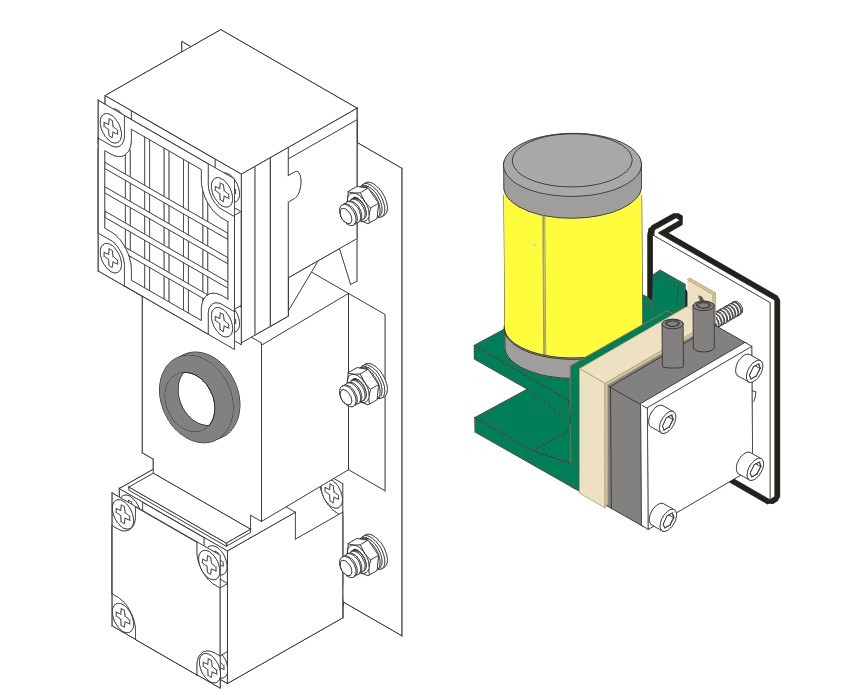

左侧是KNF的泵,右侧是ASF的泵。管路图上的标示都是VACUUM。



废液泵、稀释液罐补给泵、负压泵最新的版本都是KNF泵,问题主要发生在膜片损坏上,应急维修自然是自行车内胎临时处理了。

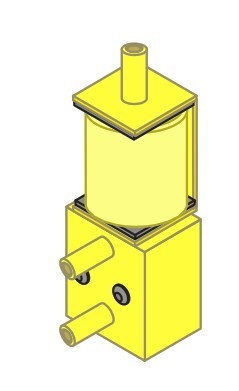

3、压力调节器,也就是负压调节器,管路图标示为RG1,图样为:


实际图示为:

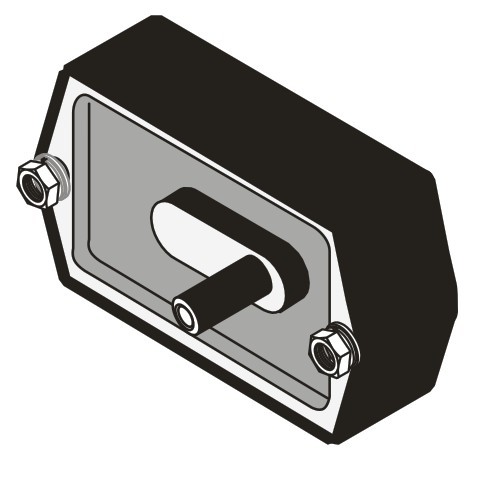

4、与之相关的是负压传感器,管路图标示为VAC XDCR,图样为:
实际图为:
个头不小,而且后面还有电路。



5、管图路中有实心三角形和空心三角形,用来分别表示液体的流动方向和气体的流动方向。

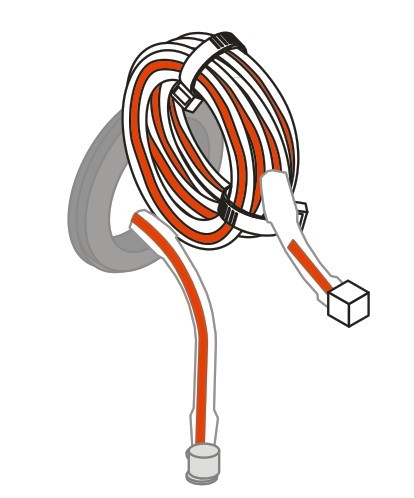

6、管路图中还有两处螺旋缠绕的稳流管,分别标示为CK1和CK2:

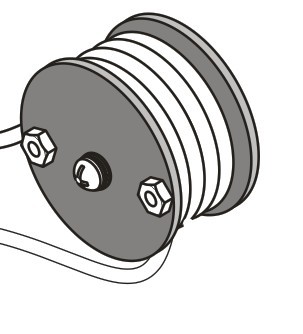

意为CHOKE扼流稳流。CK1在负压泵处,稳定负压用,实际图示为:
CK2为红细胞池的扫流管,这里也需要稳流,否则计数就会发生混乱,血小板高什么+++***---的没完。





7、接下来把几个池子认识一下:

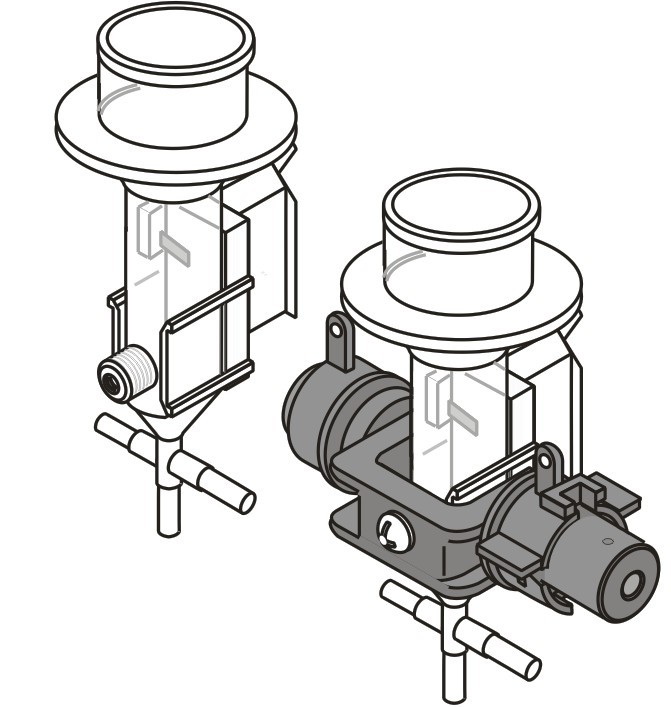

计数池:

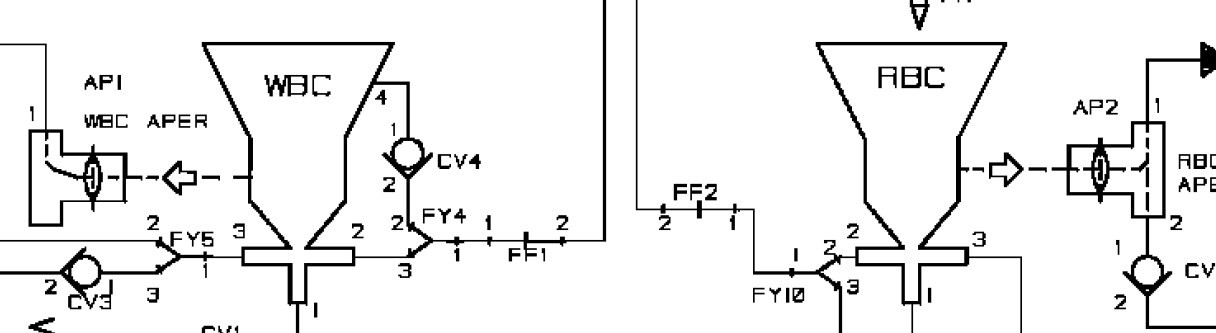

左边是红细胞池,管路图标示为RBC。右边是白细胞池,带着HGB比色头,管路图标示为WBC。管路图中,把这两个池子的后池也给标注出来了,因为有液体的流动和扫流,所以需要单独标示,管路图把后池的标示统一为:




白细胞的后池标示为AP1,红细胞的标示为AP2。

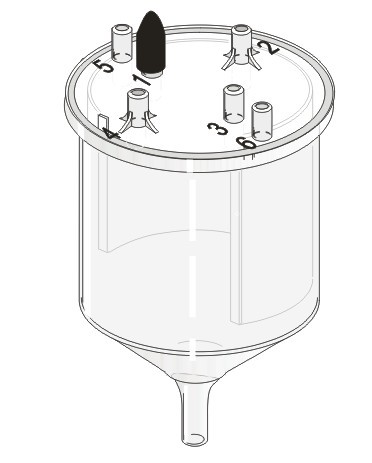

负压隔离池和废液池:管路图中用VC1和VC2标示










废液池

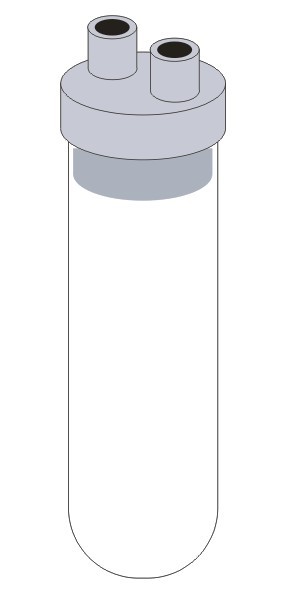

负压隔离池

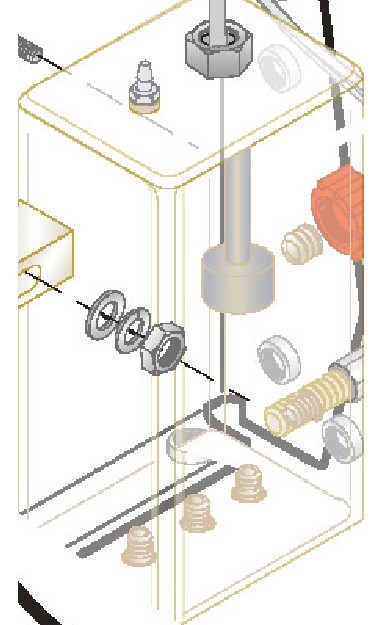

稀释液罐:管路图标示为RSD




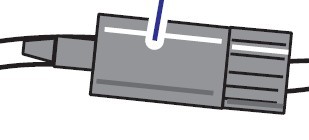

8、液体传感器的管路图标示为FS(FLUID SENSOR)


只有两个液体传感器,一个是FS2,溶血剂探测用;另一个是FS3,清洗剂探测用。稀释液不用,因为稀释液罐有浮式开关,规定的时间内灌不满即可判定为稀释液不足。



液体传感器我没有实物照片,看谁给拍一个补上了。跟sysmex的X系列的差不多,光耦加一个自制的塑料腔。

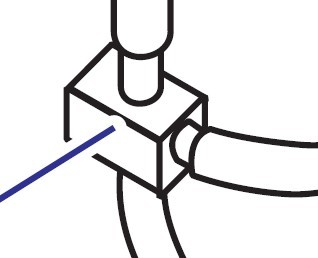

9、试剂接地管,这是一段金属管镶嵌在壳子上,目的是给试剂接地,防止试剂带入静电。管路图的图示为

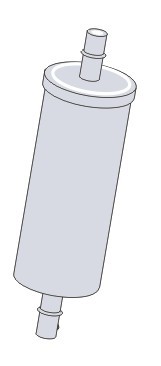

10、液体过滤器,标示符号为FLS,用到三处,一处给废液排出用,加在废液泵前端,FLS1,防止废液杂质堵塞废液泵。那么这个过滤器堵死了,废液也就排不出来了,特别是泵的性能下降的时候。很多人维修的时候不是去清理这个过滤器,而是去换泵。  这就是FLS1废液过滤器。

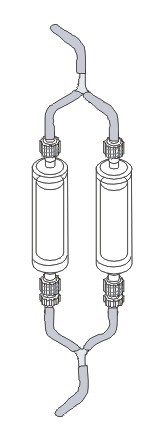

还用两个是并联在稀释液罐上的,分别是FLS3和FLS4,没有FLS2。



别问我为什么是两个并联,我也不知道。也许小心大发了,可能担心一个堵死了稀释液就过不来了,这样堵死一个还有一个,或者两个分流堵的慢些。



11、液体屏障,符号为FB1,只有一个用在负压泵那里。管路图示为:

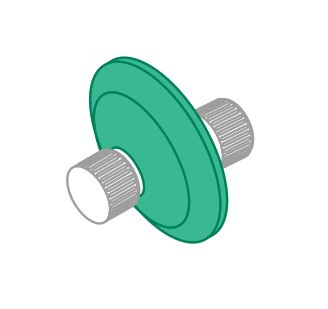

注意带有方向的,箭头所示就是气体流动方向,这个方向只能通过气体,液体过不去。如果隔离池没有液体时,怎么接都行,如果隔离池有液体了接错的话,液体会直接进入负压泵。下面是实际图
12、单向阀,这个想必都不陌生,CV表示,这里用了很多,但就是因为用了很多还用了14个电磁阀,要是不用单向阀不知道要用多少呢。

注意别接反了就行了,否则就热闹了,没法查。不过反正的管道粗细不一样,要想接反也不容易,但很不幸,就有人接反了被我抓着了。



13、直通接头。分三种形式,分别标示符号为FU(组合接头)、FF(穿壁直通接头,带螺纹的)、FR(直通组合接头)


这是管路图的图示,注意管道粗细的标示,1是细,2是粗,别接反了。






这是FU组合接头(有变通形式,粗细不一致)






这是FF穿壁带螺纹的接头(有变通形式,粗细不一致)

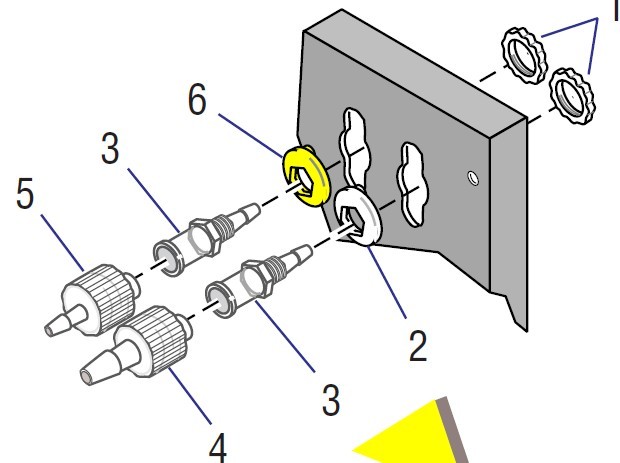

上图的3就是FR,与FF类似,只不过一头直接插管,另一头需要再接一个连接器,学名叫做鲁尔接头。

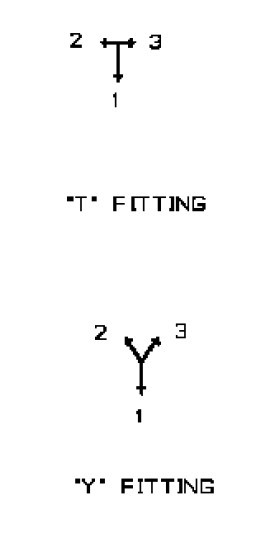

14、三通,有两种形式,T型三通和Y型三通,分别用FT和FY标示。




至此,所有图形符号都说明了一遍,下面开始说流程。

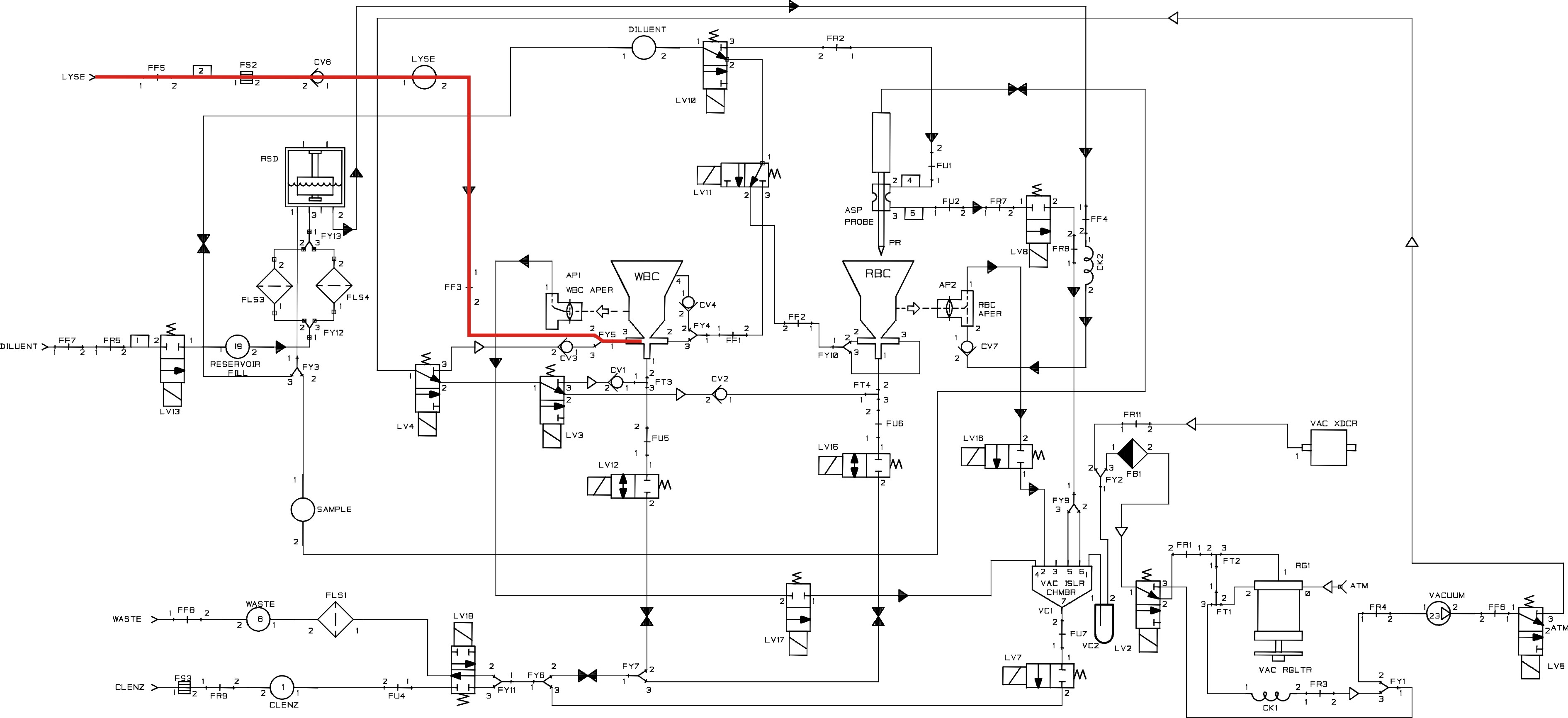

先来说溶血剂流程,这个比较简单。红色线部分就是:


描述(接头三通就忽略了,不然太乱了):溶血剂瓶--FS2液体传感器--CV6单向阀--LYSE试剂泵--送往WBC池底部进入WBC池。



稀释液流程:


1、稀释液箱--LV13--稀释液罐补给泵--FLS3和FLS4过滤器--稀释液罐,这是稀释液补给流程;



2、稀释液罐--CK2稳流管--CV7单向阀--RBC计数池后池,这是PLT扫流流程;

3、稀释液罐--SAMPLE泵--采样针,这是吸样以及吐出样本分配部分稀释液的流程;

4、稀释液罐--DILUENT泵--LV10的1、3口--采样针冲洗块上端,这是冲洗采样针外壁及分配部分稀释液流程。

5、稀释液罐--DILUENT泵--LV10的1、2口--LV11的1、2口--进入RBC池,这是RBC池的浸泡清洗流程。

6、稀释液罐--DILUENT泵--LV10的1、2口--LV11的1、3口--经过FY4从上下两端进入WBC池,这是WBC池的浸泡清洗流程。




负压的产生流程:



1、负压泵VACUUM通过LV5阀的1、2口连同大气,产生负压。

2、负压在FY1处进行分离,一路直接连接LV2的3号口,提供原始负压给LV2的1号口,负压冲洗用。另一路通过FY1--RG1调压器--到达LV2的2号口,提供计数负压。

3、LV2的1号口--经过FB1液体隔离器到达FY2,一路给VAC XDCR压力传感器,另一路经过负压隔离池VC2达到废液池VC1。




冲洗块及小孔的冲洗过程及计数过程:




1、WBC池--AP1后池--LV17--VC1废液池的4号口,这是把WBC前池的液体通过小孔抽到后池,洗刷小孔。



2、RBC池--AP2后池--LV16--VC1废液池的2号口,这是把RBC前池的液体通过小孔抽到后池,洗刷小孔。

3、冲洗块的下端--LV6--FY9--VC1废液池的5、6号口,这是把冲洗块的废液抽走,目的是清洗针的外壁。

1、2流程也是计数流程,RBC计数时会通过CV7将稀释液吸入RBC池后池进行扫流。

气泡流程:




1、负压泵VACUUM的出口通过LV5的1、3号口将排出的气体当做正压来用,经过LV4的1号口开始分配;



2、LV4的1、3口--CV3--FY5--WBC池下部,这是在加入溶血剂后的气泡混匀,目的是把FY5到WBC池的这段溶血剂冲进池内,既保证定量的准确,又保证这段管道在计数时没有溶血剂存在,否则会影响WBC计数。某些WBC或者HGB问题,出现****----等,查看详细数据时发现CV值不对,那么首先检查这个阀是否打开,溶血剂加入的时候气泡是否正确,这段管道是否有液体存在。

3、LV4的1、2口--LV3的1、3口--CV1--WBC池下部,初次稀释气泡混匀;

4、LV4的1、2口--LV3的1、2口--CV2--RBC池下部,RBC池气泡混匀;

废液排空和清洗剂加入流程:


1、废液池--LV7--FY6--LV18--FLS1--WASTE--机外。这是废液池排空流程。



2、RBC池--LV15--FY7--FY6--LV18--FLS1--WASTE--机外。这是RBC池排空流程。

3、WBC池--LV12--FY7--FY6--LV18--FLS1--WASTE--机外。这是WBC池排空流程。

清洗剂注入过程:

1、清洗剂--CLENZ--LV18--FY6--LV7--废液池。这是废液池清洗剂浸泡流程。

2、清洗剂--CLENZ--LV18--FY6--FY7--LV15--RBC池。这是RBC池清洗剂浸泡流程。

3、清洗剂--CLENZ--LV18--FY6--FY7--LV12--WBC池。这是WBC池清洗剂浸泡流程。



AC.T DIFF2 V1.0-2.0版本穿刺模式动作流程
时间(秒) 动作
  注:本表中,负压泵是一直开启的。
0 穿刺台舱门关闭,LV2动作(高负压有效),读取HGB BLANK2,吸取50ul空气
0.41 LV13动作(灌注稀释液罐),LV19动作(稀释泵打开),LV12动作(WBC池排空),LV6动作(废液泵打开),采样针下移到中间位置传感器(试管放气)
1.57 LV11打开(WBC池注入稀释液)。废液泵关闭,LV12关闭,稀释泵分配1ml稀释液,采样针上移到上位传感器。
2.78 LV10打开(稀释液注入冲洗块),LV11关闭,LV8打开(冲洗块废液排空),检查负压,样本泵分配50ul。
3.2 稀释泵分配1.5ml到冲洗块,样本泵分配50ul。
4.4 LV10关闭,LV11打开(WBC池注入稀释液),采样针下移到下位传感器(穿刺采样位置),稀释液泵分配2ml稀释液到WBC池。
6.4 LV8、LV11关闭,LV12打开(排空WBC池),废液泵打开,采样针吸引18ul样本。
7.41 LV8打开(冲洗块废液排空),LV10打开(稀释液注入冲洗块),检查负压,清洗采样针外壁(采样针上升到上位传感器的过程中稀释泵分配1ml稀释液到冲洗块)。
8.57 稀释液泵分配0.5ml稀释液(清洗冲洗快),样本泵分配6ul样本(样本在冲洗快中被冲掉,仍有12ul在采样针内)检查样本泵是否复位,打开穿刺台舱门。
8.99 关闭LV10、LV8、LV12,打开LV11(WBC池注入稀释液),打开LV15(RBC池排空)
9.02 采样针吸气形成气栓,移动到WBC池,稀释泵分配1.6ml稀释液到WBC池。
10.84 LV8打开 ,冲洗块废液排空并保持
12.64 读取HGB BLANK1,采样针下移到中间位置,管壁LV15、LV6、关闭废液泵,样本泵分配505.25ul(包括12ul样本,其余的都是稀释液),和500ul稀释液。
16.03 关闭LV8、LV11、LV12,打开LV3(WBC池气泡混匀有效),打开LV5(产生混匀气泡)
16.43 关闭LV3,样本泵吸引100ulWBC池液体,稀释液泵分配500ul稀释液到RBC池。
17.73 LV8打开(冲洗块废液排空),打开LV2(高负压有效),采样针上升到上位传感器。
18.43 关闭LV8、LV2,采样针移动到RBC池,稀释液泵分配800ul稀释液到RBC池,溶血剂泵分配325ul溶血剂到WBC池(同时检查溶血剂泵的传感器位置)
19.23 溶血剂泵复位(分配20ul溶血剂),稀释液泵分配200ul稀释液到RBC池,溶血剂在分配90ul。
19.64 打开LV4(溶血剂气泡混匀有效),打开LV5(混匀气泡产生,两次跳动,产生两个混匀气泡),注:混匀气泡的时间间隔与海拔高度有关,可以在时间/日期屏幕下调整海拔高度,这样,就可以保证混匀效果。
19.94 关闭LV4,打开LV3(WBC池混匀气泡有效),采样针在RBC池开始下降,LV5三次跳动产生三个气泡混匀WBC池。
20.84 关闭LV3,样本泵分配550ul(100ulWBC池混合液,450ul稀释液),稀释液泵分配800ul稀释液到RBC池。
22.18 打开LV8(冲洗块废液排空)采样针上升过程中外壁被擦干。
24.47 关闭LV8,LV5跳动,在RBC池产生4个混匀气泡。
24.87 LV2打开0.5秒(高负压有效),LV16、LV17打开,稀释液泵和风扇停止。
26.37 计数开始。注:计数时间不定,当计数数据量不够的时候,特别是PLT计数量不够时,会延长3秒计数时间,以获得足够的数据量
40.57 打开稀释液罐灌注泵和风扇,关闭LV16和LV17,打开废液泵,采样针下降到中间传感器位置,进行2次HGB读数,间隔0.5秒。
41.27 打开LV12(WBC池排空),打开LV4(溶血剂气泡混匀有效,防止液体回流),溶血剂泵复位分配50ul溶血剂,样本泵复位,分析CBC数据,注:正常血液的分析时间为6秒,一般在4-8秒之间进行分析。
47.27 LV5脉动,关闭LV4、LV12,打开LV15(RBC池排空),打开LV11(WBC池注入稀释液)。
47.3 稀释液泵分配0.5ml稀释液到WBC池,分配4ml稀释液分别给两个池子,样本泵复位分配4ul稀释液到RBC池,分析分类数据,注:分析分类数据以来数据量的多少而时间多少有出入。
51.17 关闭LV15,,关闭废液泵,打开LV8(冲洗块废液排空),采样针在RBC池上升到上位传感器。
51.87 打开废液泵,关闭LV11,打开LV12(WBC池排空),稀释液泵复位分配2.3ml稀释液到RBC池,显示出结果。注:显示时间长短与结果的旗标有关。
53.96 打开LV3,打开LV5 200ms,关闭LV3,关闭负压泵,稀释液泵分配1.2ml稀释液到RBC池,打印结果。
56 关闭LV12,打开LV11,关闭稀释液罐灌注马达,打开LV7(排空废液瓶),稀释液泵分配0.5ml稀释液到WBC池。
56.5 稀释液泵分配2.5lm稀释液到WBC池,针架移动到穿刺台位置,灼烧小孔。
60 分配1ml稀释液到冲洗块,关闭LV13,LV7,LV8,LV11,关闭废液泵和稀释液灌注泵。
