[原创] AU系列冷媒的更换流程

刚去替别人做了个扫尾的活儿。九年的二手640，拉过来安装当测试机用，冰箱早就坏了，连半导体冰箱的总成都没了，就剩下控制板和循环泵还在。
这哥们儿见到我去年的帖子，买了台冷水机替代，安装好后，发现灌不进去冷媒，电话叫我过去。去的路上，连续接到两个电话都是关于冷媒怎么放怎么灌的问题，觉得有必要详细说明一下。
AU的冷媒释放口一般都在左侧板里面，最下面的循环泵是反应盘的，中间有一个循环泵是冰箱的。在冰箱和循环泵之间有一个三通，接着一段管子带着堵头，这个就是释放口。AU480/400是在冰箱上面两个冷媒管的一个接了一个三通，外接了一捆扎好的透明管道，没有保温的，这个也是放冷媒的。
模块机的冷媒释放口都在后面。模块机很难搞错，因为冰箱冷媒的释放口都在后面，反应盘的冷媒释放口在水箱桶的后面，一般不容易混淆。单机容易跟反应盘的弄混了，结果把反应盘的冷媒放掉了。这个关系不大，一块儿补充就是了，没多少量，一升两升的事情。
冷媒就是常说的防冻液，-25℃-35℃的就可以，有贵的不买便宜的，5L的话不超过100块钱，连冰箱带反应盘都够了。不过要顾及到反应盘的话，温度要达到100℃，购买的时候注意。我没有尝试过国产的冷媒与原厂的混用，都是放掉之后重新换。有人说混着用可以，总觉得不踏实。
拔掉释放口的堵头，找个盆接着放出来的冷媒，之前要关掉整机电源，不然加热器或者冰箱或者循环泵空转会多少有点儿麻烦。
至于放掉冷媒后是换冰箱还是修别的，不是今天的重点，这里要说的是更换之后的加注。
其实很简单，严格的操作稍微复杂点儿，但也耽误不了多少时间。
灌注冷媒关键是放气，这个时候释放口就没用了，原样捆扎好放在原来的位置即可。但480/400也可以利用这个管子举到高出用漏斗加注，也不是不可以，但也得开放一个放气口。

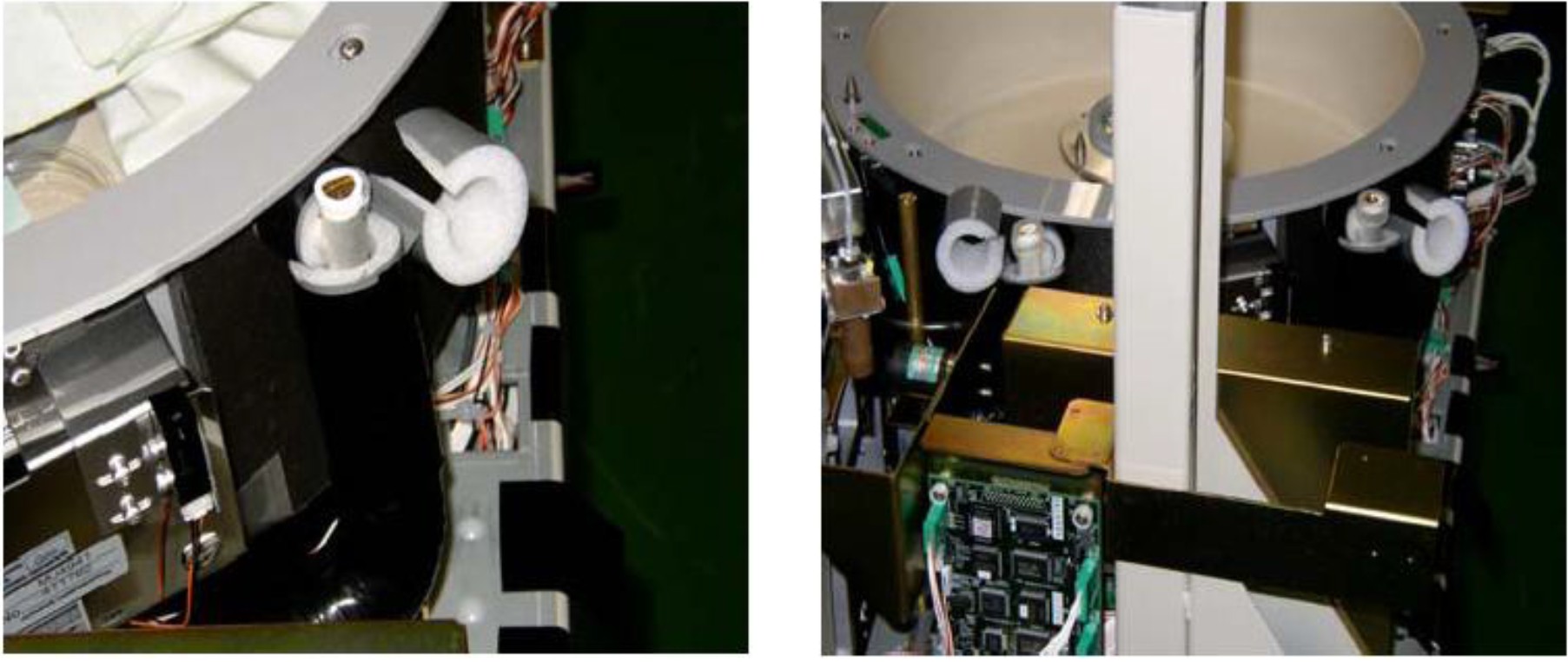

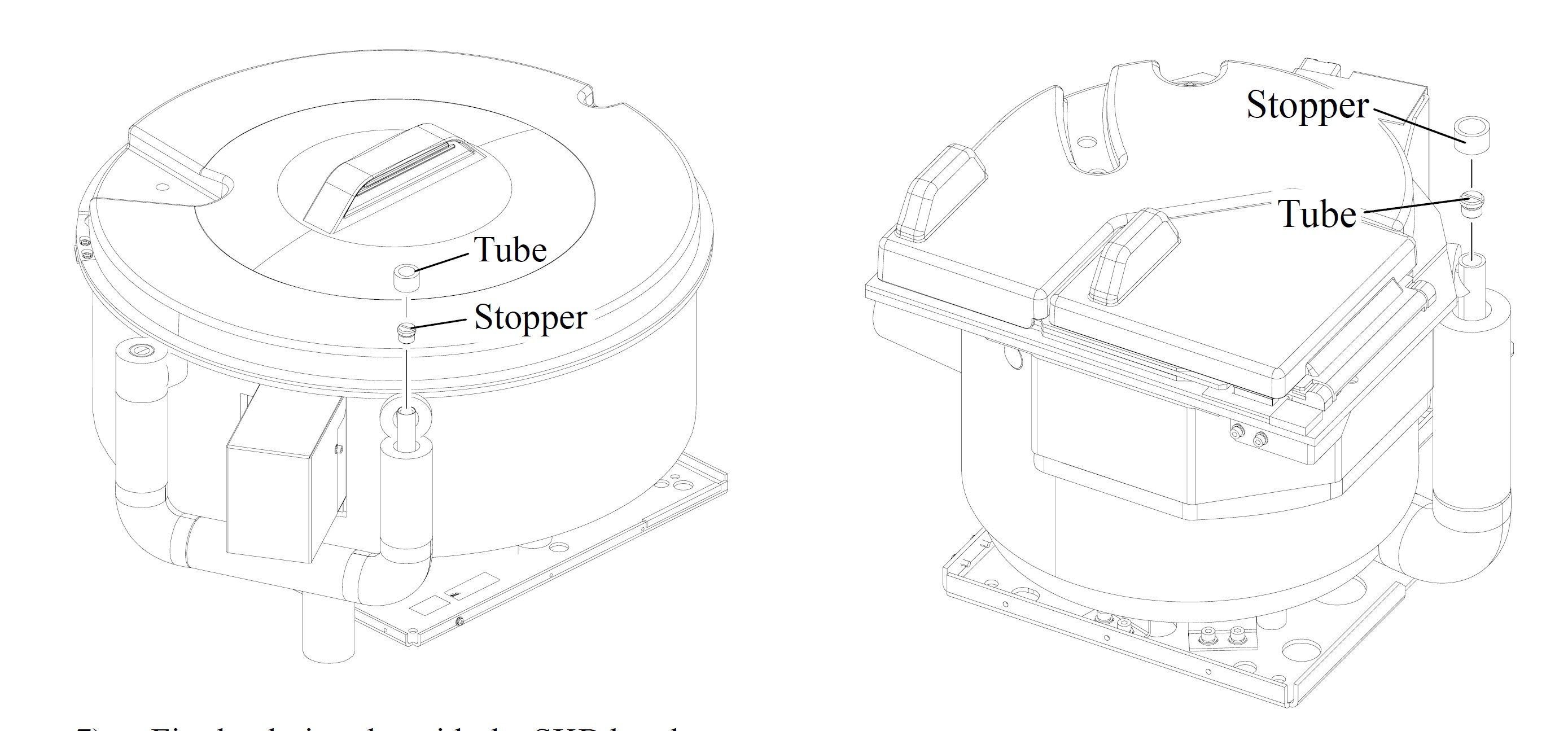

 这是AU480 的试剂盘和急诊盘图示，比较清楚，就拿来当样板。试剂盘和急诊盘的侧面都有两个被保温棉包着的冷媒管道，扒开保温棉后，就会看到有一个一字口的堵头用生料带缠着拧在管道接头上，算是封住了放气口。这里要把这个堵头拧下来，不要弄丢，还得准备一卷生料带。
400/480只有一个试剂盘一个急诊盘，所以释放三个口中的两个就可以了。试剂盘打开一个，急诊盘也打开一个。如果是两个试剂盘的，还带有急诊盘的，就要打开三个。AU640的急诊盘与试剂盘的冰箱不是一个，所以单列。模块机没有急诊盘，就俩试剂盘。

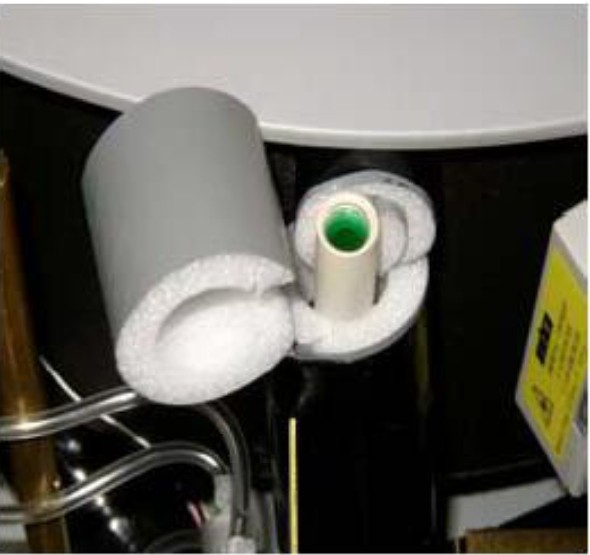

打开堵头后，插入一段细管，目的是引出加注管道。管道的内径都是12mm的，所以你要插进去一个内径8mm的管子，然后在8mm的管子外面套一个内径12mm的管子，竖起来超过200mm就行了，三个开放的口都要这样操作。

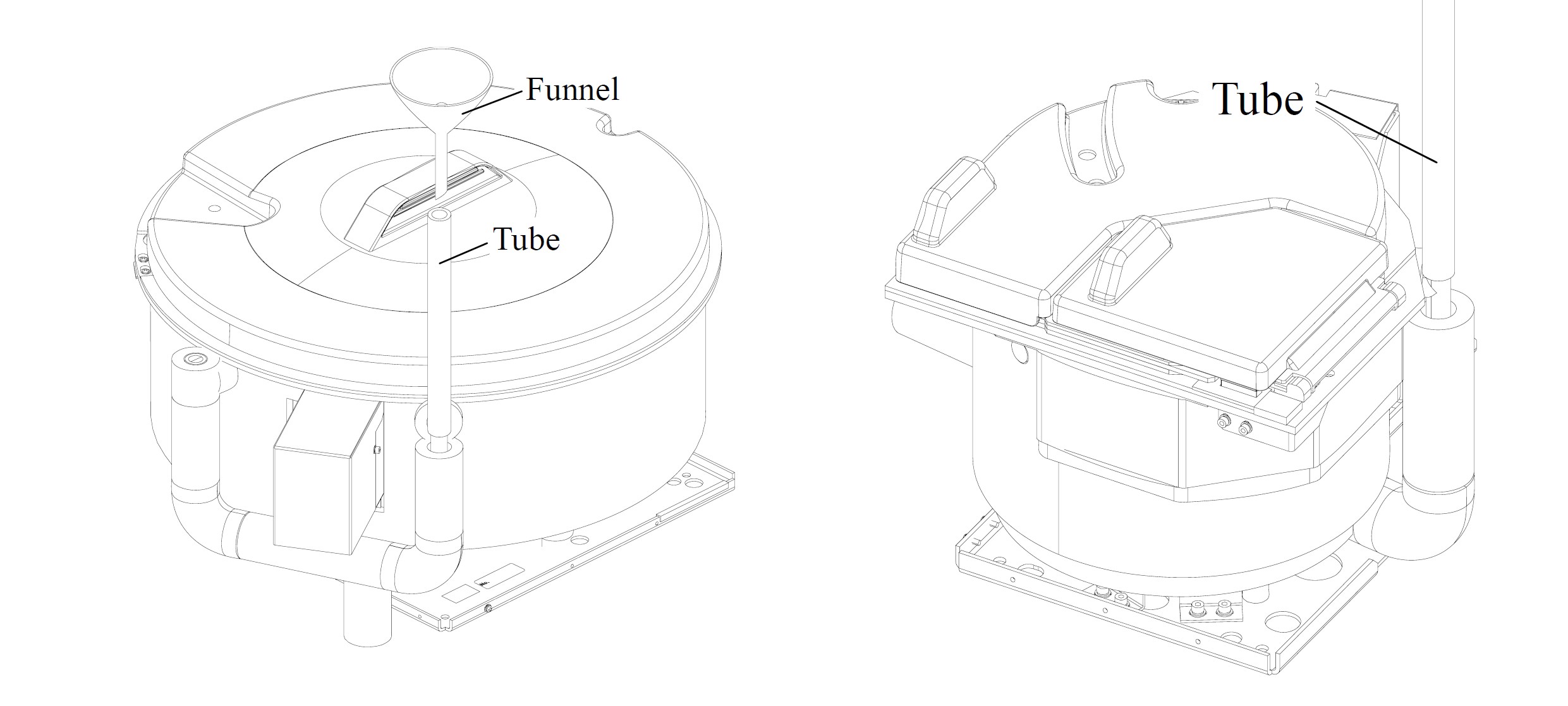

在其中的一个管道里加注冷媒，用漏斗和烧杯配合，这样干净利索。不然用冷媒桶直接倒可是有的悬，还有的人不用漏斗，直接对着管子往里灌，这得多大的耐心。

这也是480 的图示

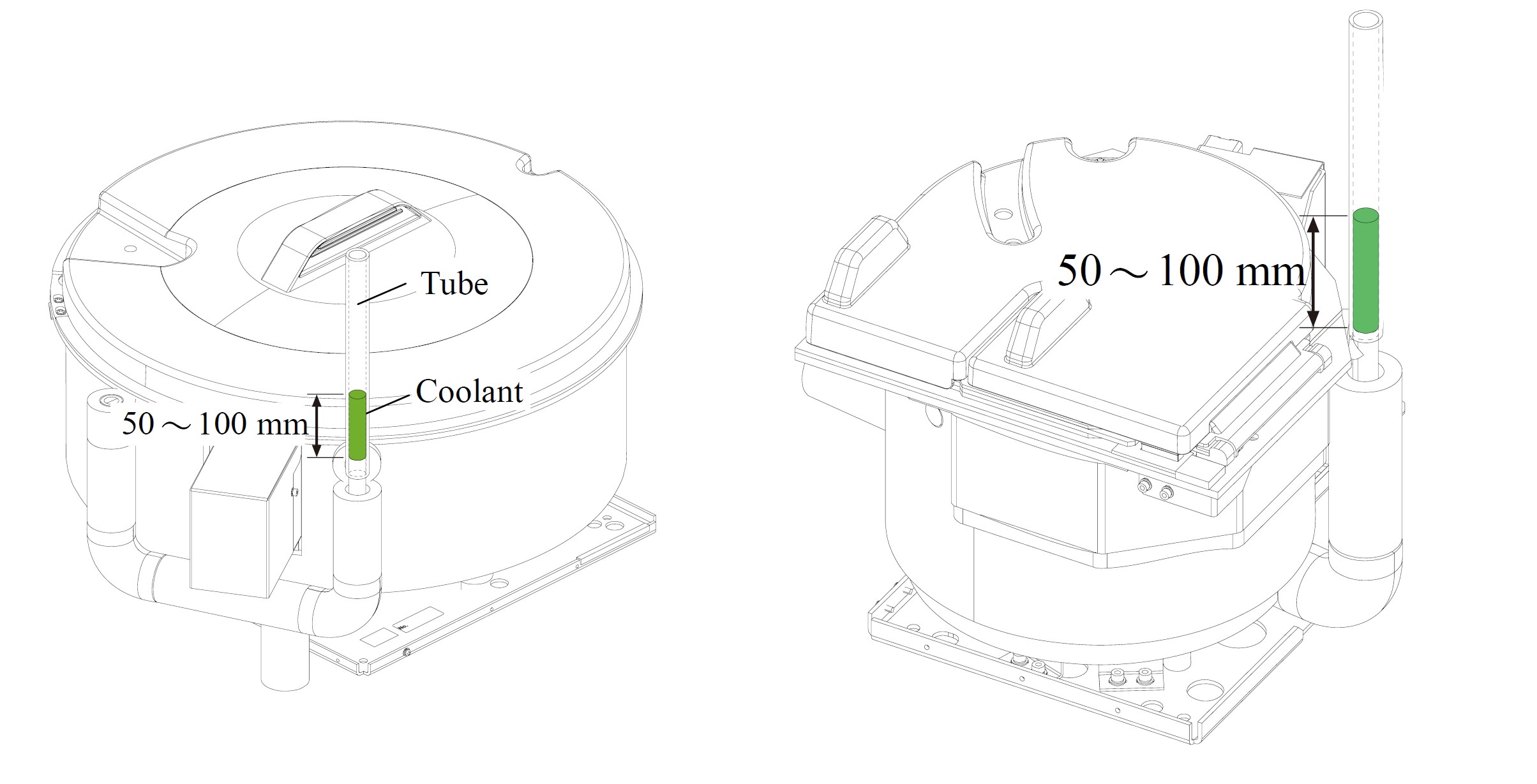

灌注到另一端的管子液面上升100mm时，停止加注。

给主机通电，只开冰箱就行了，让循环泵转一会儿，主机单元不需要上电。
如果管道里有气泡i，会从三个口里往外排气，而且管道里的气泡太多的话，循环泵会卡啦卡啦的响。气泡排出去后，液面就会下降，这时再补充，还是保持100mm的高度，直到稳定住了。

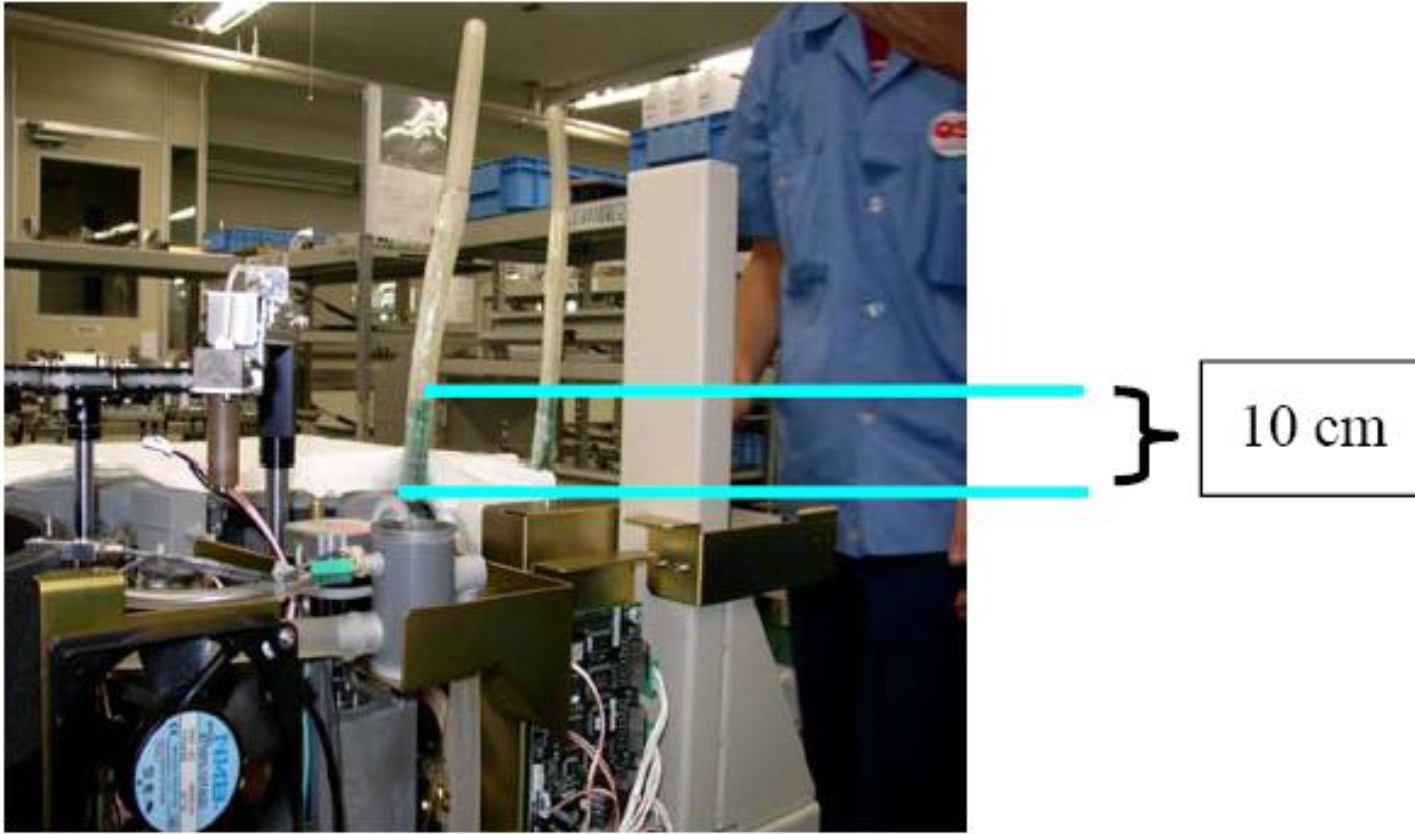

上面两张是原厂的图片，应该是生产时的工作照。为了防止泄露，外插的管子用胶带封了起来，防止加注的时候从接头处泄露，对机器不好。
而且每个外接管道上都接有阀门，放气的时候临时开一下，如果全开放的话，可能会因为管道气阻导致三个口一个或两个有液面，其余的没有液面，因为是开放的，所以高程压力不足以将冷媒压到另外的管道里。

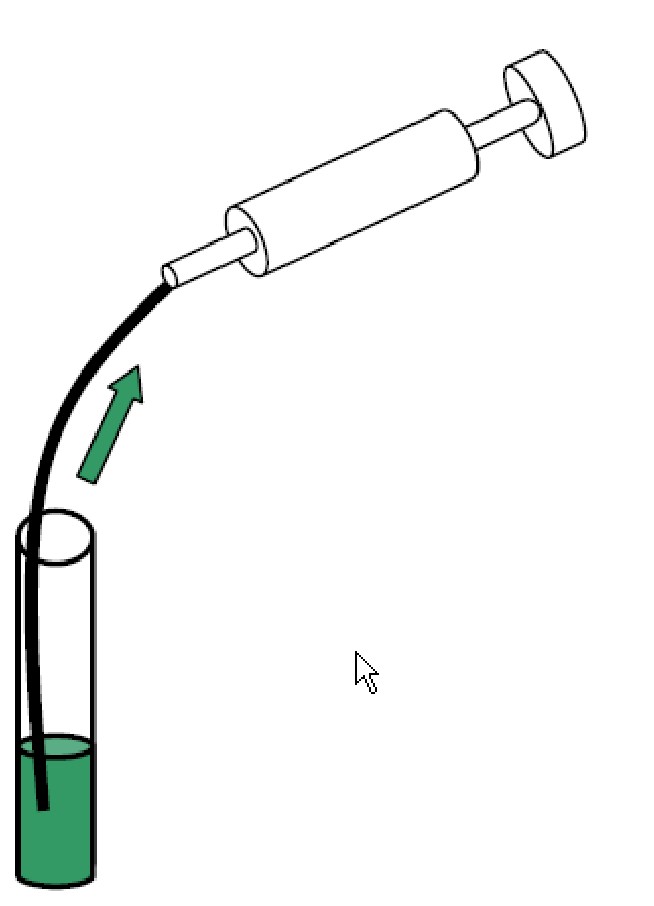

液面稳定后，再次关机，用注射器外接软管，将高出100mm的冷媒抽出来。


然后就可以拔掉所有的外接管道。
带有堵头的，用生料带缠好拧回去，不带堵头的，用原来的或者新的封口胶带封好。保温棉复原，最好不要有破损的地方，否则冷凝水到处流也不会好事情。





这样就可以通电循环了。我试过新换冷媒，640在夏天的时候，大约40分钟降低到12度以下，冬天则快些。
降温循环的过程中，一定要各处检查有无泄漏、渗漏，大约一个小时后，冷凝水就会出现，各处的保温棉绝对不能有潮湿感，否则就要查到底哪里出了问题。
基本上当天不漏就不会漏了，除非接头没弄好，缓慢渗漏，时间长了冷媒就跑光了。不过之前循环泵就会发出异响，温度也不够会报警的。这个时候就要注意冷媒是否出了问题。
AU的冰箱说好也好，说不好的每年都要折腾一回。好的呢，10多年的机器，冰箱好好的，冷媒还是原来出厂的那些。其实还是环境问题，散热条件好，热交换顺畅，就不会出毛病。
